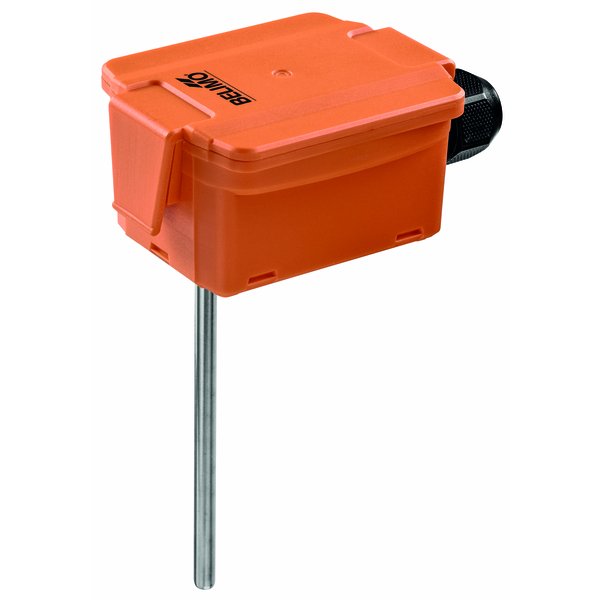

01DT-1NL
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC10k Carel |
| Zakres pomiarowy temperatury: | -50...150 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 100 mm |
Zastosowanie i przeznaczenie
Czujnik został zaprojektowany do precyzyjnego pomiaru temperatury w kanałach systemów wentylacyjnych. Jego wszechstronność pozwala również na zastosowanie go do monitorowania temperatury w rurociągach, pod warunkiem użycia dedykowanej osłony zanurzeniowej, wykonanej ze stali nierdzewnej lub mosiądzu.
Solidna obudowa o klasie szczelności IP65 (odpowiednik NEMA 4X) zapewnia niezawodną ochronę przed pyłem i wodą, gwarantując długotrwałą pracę w wymagających warunkach instalacyjnych.
Najważniejsze cechy produktu
- Szeroki zakres pomiarowy temperatury od -50°C do 150°C.
- Wysoka dokładność pomiaru wynosząca ±0.26°C przy 25°C.
- Sonda pomiarowa wykonana z wysokiej jakości stali nierdzewnej V4A (1.4404).
- Obudowa z poliwęglanu (PC) odpornego na promieniowanie UV.
- Przeznaczony do pomiaru temperatury powietrza oraz wody.
- Wygodne podłączenie elektryczne dzięki wtykanym zaciskom sprężynowym (dla przewodów o przekroju maks. 2.5 mm²).
Dostępne warianty
Urządzenie jest oferowane w kilku wersjach, które różnią się długością sondy pomiarowej. Dostępne długości to 50 mm, 100 mm, 150 mm, 200 mm oraz 300 mm, co pozwala na dopasowanie czujnika do konkretnych wymagań instalacji.
Zawartość opakowania
W zestawie z czujnikiem znajduje się zacisk montażowy wraz ze śrubami oraz folią samoprzylepną, co ułatwia i przyspiesza proces instalacji.
| Przegląd typów | |
|---|---|
| Sygnał wyjściowy: | NTC10k Carel |
| Długość sondy: | 50 mm, 100 mm, 150 mm, 200 mm, 300 mm |
| Średnica sondy: | 6 mm |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | -50...150°C [-60...300°F] |
| Prąd pomiarowy: | <0.2 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | ±0.26°C @ 25°C [±0.48°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Z tuleją do montażu czujnika temperatury A-22P-A.. i pastą przewodzącą ciepło Typowo 7 s z mosiężną tuleją do montażu czujnika temperatury Typowo 9 s z tuleją do montażu czujnika temperatury ze stali nierdzewnej |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 210 s przy 0 m/s; Typowo 46 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -50...150°C [-60...300°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | Adapter wtykowy: PA66, czarny; Nakrętka: PA6, czarna |
| Materiał sondy: | V4A (1.4404) |
| Wymiary | |
| Masa: | 0.12 kg |
