01DT-1NR
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC10k Carel |
| Zakres pomiarowy temperatury: | -50...150 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 300 mm |

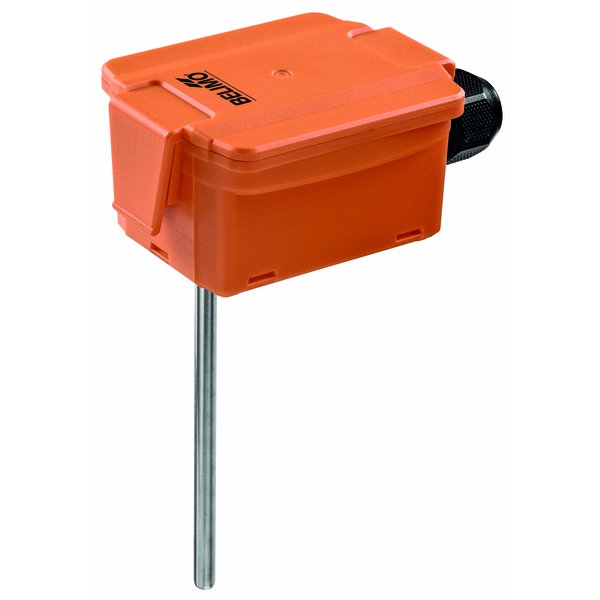

Wszechstronny czujnik temperatury do kanałów i rurociągów
Prezentowany czujnik temperatury to uniwersalne urządzenie pomiarowe, zaprojektowane z myślą o zastosowaniach w systemach wentylacji i klimatyzacji. Jego podstawowym przeznaczeniem jest monitorowanie temperatury powietrza w kanałach wentylacyjnych. Dzięki możliwości współpracy z opcjonalnymi osłonami zanurzeniowymi wykonanymi ze stali nierdzewnej lub mosiądzu, czujnik z powodzeniem może być również wykorzystywany do pomiarów temperatury cieczy w instalacjach rurowych.
Urządzenie dostępne jest w kilku wariantach, różniących się długością sondy pomiarowej, co pozwala na elastyczne dopasowanie do specyfiki instalacji. Dostępne długości to: 50 mm, 100 mm, 150 mm, 200 mm oraz 300 mm. Średnica każdej sondy wynosi 6 mm.
Kluczowe cechy produktu
- Szeroki zakres pomiarowy: Czujnik pracuje efektywnie w zakresie temperatur od -50°C do +150°C.
- Wysoka dokładność: Zapewnia precyzyjne pomiary z dokładnością ±0.26°C (przy 25°C).
- Trwała i szczelna konstrukcja: Obudowa o klasie szczelności IP65 / NEMA 4X chroni wewnętrzne komponenty przed kurzem i wilgocią. Wykonana została z materiału PC odpornego na promieniowanie UV.
- Wysokiej jakości materiały: Sonda pomiarowa została wykonana z wytrzymałej stali nierdzewnej V4A (1.4404), co gwarantuje długą żywotność i odporność na korozję.
- Łatwa instalacja elektryczna: Połączenie realizowane jest za pomocą wtykanych bloków zacisków sprężynowych dla przewodów o przekroju do 2.5 mm², a dławnica kablowa zapewnia solidne odciążenie dla kabli o średnicy 6-8 mm.
Zawartość zestawu
Wraz z czujnikiem dostarczany jest zacisk montażowy wyposażony w śruby oraz folię samoprzylepną, co ułatwia szybki i stabilny montaż urządzenia.
| Dane ogólne | |
|---|---|
| Sygnał wyjściowy: | NTC10k Carel |
| Średnica sondy: | 6 mm |
| Dostępne długości sondy: | 50 mm, 100 mm, 150 mm, 200 mm, 300 mm |
| Masa: | 0.12 kg |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Wartości pomiarowe: | Temperatura |
| Dane pomiarowe | |
| Zakres pomiarowy: | -50...150°C [-60...300°F] |
| Prąd pomiarowy: | <0.2 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | ±0.26°C @ 25°C [±0.48°F @ 77°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Typowo 7 s (z mosiężną tuleją), Typowo 9 s (ze stalową tuleją) |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 210 s (przy 0 m/s), Typowo 46 s (przy 3 m/s) |
| Dane dotyczące bezpieczeństwa i warunki środowiskowe | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -50...150°C [-60...300°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa/Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | Adapter wtykowy: PA66, czarny; Nakrętka: PA6, czarna |
| Materiał sondy: | V4A (1.4404) |
