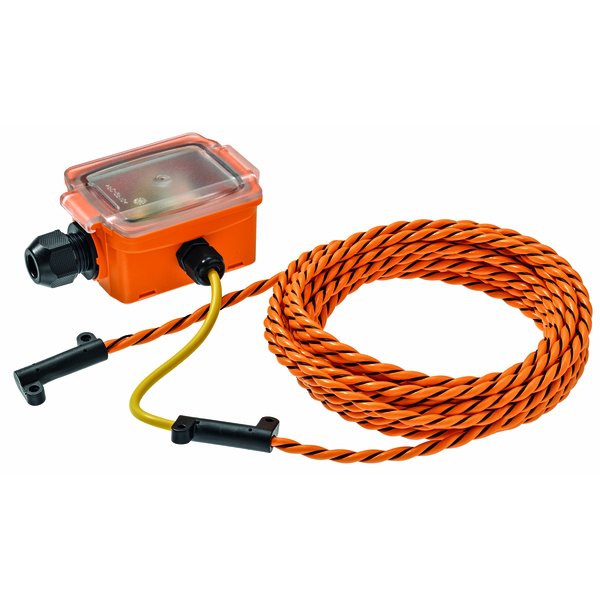

22HL-105
| Wartości pomiarowe: | Wyciek |
| Sygnał wyjściowy: | Przełącznik |
| Dodatkowe funkcje: | Automatyczne kasowanie |
| Rodzaj wyświetlacza: | LED |
Wyłącznik Różnicowoprądowy do Detekcji Wycieków
Specjalistyczny wyłącznik 22HL-105 został zaprojektowany do skutecznego wykrywania wycieków cieczy. Jego głównym zadaniem jest realizacja funkcji alarmowych, monitorujących i sterowniczych w celu ochrony przed zalaniem. Urządzenie idealnie nadaje się do zabezpieczania zbiorników, podłóg technicznych, sufitów podwieszanych oraz innych kluczowych pomieszczeń.
Dzięki wbudowanemu przekaźnikowi z zestykiem przełącznym, czujnik można łatwo zintegrować z istniejącymi systemami sygnalizacji i sterowania. Może również współpracować bezpośrednio z zaworem, automatycznie odcinając dopływ wody natychmiast po wykryciu wycieku. Po osuszeniu styków czujnika, urządzenie automatycznie się resetuje, wracając do stanu gotowości.
Najważniejsze cechy produktu
- Automatyczny reset: Urządzenie samoczynnie wraca do trybu czuwania po wyschnięciu kabla detekcyjnego.
- Zestyk przełączny SPDT: Bezpotencjałowy styk przekaźnika pozwala na elastyczną integrację z różnymi systemami automatyki.
- Długi kabel detekcyjny: W zestawie znajduje się przewód o długości 5 metrów, umożliwiający monitorowanie dużej powierzchni.
- Wysoka klasa ochrony: Solidna obudowa o stopniu ochrony IP65 jest odporna na pył i strumienie wody.
- Sygnalizacja LED: Wbudowane diody LED informują o stanie zasilania (zielona) oraz o wykryciu wycieku (czerwona).
- Wszechstronność: Czujnik jest przystosowany do wykrywania zarówno czystej wody, jak i mieszanin wody z glikolem (do 50% stężenia).
Zastosowanie i Montaż
Kabel detekcyjny można swobodnie układać w formie meandrów, aby pokryć większy obszar. Dzięki izolacji przewodów, montaż jest możliwy również na powierzchniach przewodzących prąd, takich jak metalowe wanny czy rury stalowe i miedziane. Dołączone do zestawu samoprzylepne obejmy ułatwiają przymocowanie kabla bezpośrednio do podłoża. Przy montażu na rurociągach należy pamiętać, że czujnik reaguje na wodę, więc wykryje również kondensację pary wodnej na powierzchni rury.
Zawartość zestawu
- Płyta montażowa do obudowy
- Kołki rozporowe i śruby
- Samoprzylepne obejmy siodłowe do mocowania kabla
| Przegląd typów | |
|---|---|
| Typ: | 22HL-105 |
| Zestyk przełączny: | SPDT |
| Dodatkowe funkcje: | Automatyczne kasowanie |
| Długość kabla detekcyjnego: | 5m |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC: | 1.5 VA |
| Pobór mocy DC: | 0.6 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Woda Mieszanina wody i glikolu do 50/50 |
| Sygnał wyjściowy przekaźnika detektora wycieku: | SPDT, bezpotencjałowy |
| Maks. prąd przełączania: | 1 A @ 24 V |
| Min. prąd przełączający: | 5 mA @ 10 V |
| Wskaźnik: | LED, Zielony – zasilanie, OK Czerwony - kondensacja |
| Rodzaj wyświetlacza: | LED |
| Dane pomiarowe | |
| Wartości pomiarowe: | Przewodność |
| Progi przełączania: | ≈10 μS |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1.B |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -20...50°C [-4...122°F] |
| Temperatura czynnika: | -20...70°C [-4...158°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, przezroczysta Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
