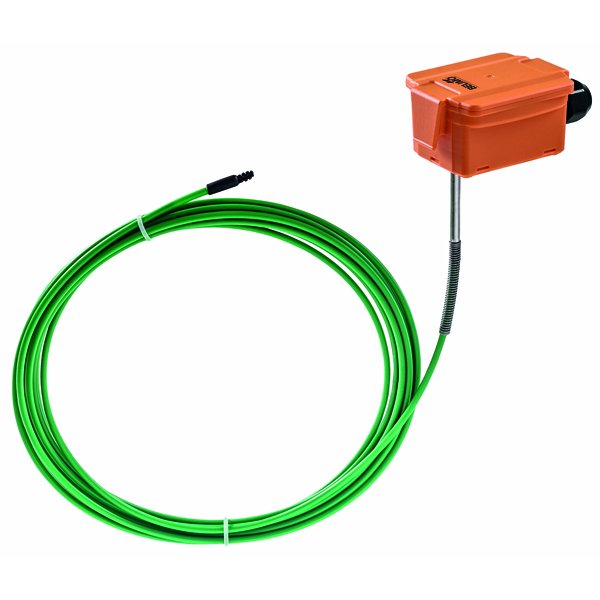

22MT-124
Czujnik temperatury średniej aktywny, 0...5 V, 0...10 V, Długość sondy 3 m
Kod produktu: 22MT-124
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Rodzaj montażu: | Średni |
| Długość sondy: | 3 m |
Czujnik Średniej Temperatury do Kanałów Wentylacyjnych
Prezentujemy aktywny czujnik przeznaczony do precyzyjnego pomiaru średniej temperatury powietrza w systemach wentylacyjnych i klimatyzacyjnych. Urządzenie zamknięte jest w solidnej obudowie o klasie szczelności IP65 / NEMA 4X, co gwarantuje jego niezawodność w trudnych warunkach.
Unikalną cechą czujnika jest ciągły element pomiarowy, który rozciąga się na całej długości sondy. Takie rozwiązanie zapewnia wyjątkową dokładność pomiaru i skutecznie eliminuje błędy wynikające z uwarstwienia (stratyfikacji) powietrza w kanale.
Kluczowe Cechy
- Dokładny Pomiar Średni: Ciągły element pomiarowy na całej długości sondy gwarantuje precyzyjne uśrednienie temperatury w przekroju kanału.
- Elastyczność Konfiguracji: Czujnik oferuje 8 wybieranych zakresów pomiarowych, co pozwala na dostosowanie go do specyficznych wymagań instalacji.
- Uniwersalny Sygnał Wyjściowy: Możliwość wyboru sygnału wyjściowego 0...5 V lub 0...10 V za pomocą wbudowanej zwory.
- Wysoka Jakość: Element pomiarowy bazuje na technologii Pt1000 w klasie AA.
- Wytrzymała Konstrukcja: Obudowa o wysokim stopniu ochrony IP65 / NEMA 4X zabezpiecza elektronikę przed pyłem i wilgocią.
Dostępne Warianty
Czujnik jest dostępny w trzech wersjach, różniących się długością sondy pomiarowej:
- 22MT-124: Sonda o długości 3 m
- 22MT-125: Sonda o długości 6 m
- 22MT-128: Sonda o długości 15 m
Zawartość Zestawu
- Płyta montażowa (Obudowa S)
- Zestaw montażowy zawierający 6 pałąków
| Dane ogólne | |
|---|---|
| Wartości pomiarowe: | Temperatura |
| Czynnik: | Powietrze |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Warianty produktu | |
| Typ 22MT-124 - Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V |
| Typ 22MT-124 - Długość sondy: | 3m |
| Typ 22MT-124 - Masa: | 0.24 kg |
| Typ 22MT-125 - Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V |
| Typ 22MT-125 - Długość sondy: | 6m |
| Typ 22MT-125 - Masa: | 0.21 kg |
| Typ 22MT-128 - Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V |
| Typ 22MT-128 - Długość sondy: | 15 m |
| Typ 22MT-128 - Masa: | 0.21 kg |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 0.8 VA |
| Pobór mocy DC: | 0.4 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane pomiarowe | |
| Technologia elementu pomiarowego: | Zgodnie z Pt1000 klasa AA |
| Ustawienia zakresu pomiaru: | Czujnik aktywny: wybierany zakres |
| Zakres S0: | -50...50 °C (-30...130 °F) |
| Zakres S1: | -10...120 °C (0...250 °F) |
| Zakres S2: | 0...50 °C (40...140 °F) |
| Zakres S3: | 0...250 °C (30...480 °F) |
| Zakres S4: | -15...35 °C (0...100 °F) |
| Zakres S5: | 0...100 °C (40...240 °F) |
| Zakres S6: | -20...80 °C (40...90 °F) |
| Zakres S7: | 0...160 °C (0...150 °F) |
| Dokładność pomiaru temperatury: | ±0,5°C przy 21°C [±0.9°F @ 70°F], przy nastawach zakresu pomiarowego S2 i S4 |
| Stabilność długoterminowa: | ±0.06°C p.a. @ 21°C [±0.11°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 100 s przy 0 m/s |
| Bezpieczeństwo i warunki pracy | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...70°C [-30...160°F] |
| Temperatura powierzchni obudowy: | Max. 70°C [160°F] |
| Materiały | |
| Obudowa (pokrywa): | PC, pomarańczowa |
| Obudowa (spód): | PC, pomarańczowy |
| Obudowa (uszczelka): | NBR70, czarna |
| Obudowa (odporność): | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Elementy zestawu | |
| Płyta montażowa Obudowa S: | A-22D-A09 |
| Zestaw montażowy, z 6 pałąkami montażowymi: | A-22D-A08 |
| Akcesoria opcjonalne | |
| Adapter przyłącza flex conduit, M20x1.5, do dławnicy kablowej 1x 6 mm, Wielopak 10 szt.: | A-22G-A01.1 |
| Zestaw montażowy, z 6 pałąkami montażowymi: | A-22D-A08 |
