22MT-148

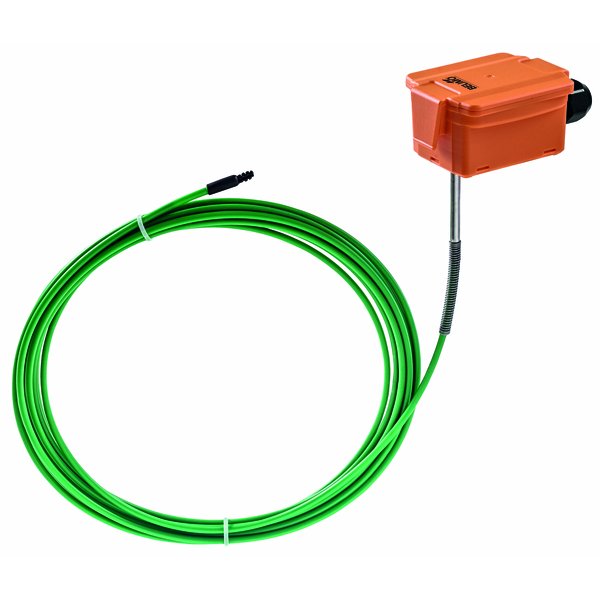

Czujnik temperatury średniej aktywny, 4...20 mA, Długość sondy 15 m
Kod produktu: 22MT-148
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | 4...20 mA |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Rodzaj montażu: | Średni |
| Długość sondy: | 15 m |
Aktywny czujnik do pomiaru średniej temperatury w kanałach wentylacyjnych
Profesjonalny, aktywny czujnik przeznaczony do precyzyjnego pomiaru średniej temperatury powietrza w systemach wentylacyjnych i klimatyzacyjnych. Jego unikalna konstrukcja z ciągłym elementem pomiarowym na całej długości sondy gwarantuje wysoką dokładność i eliminuje błędy pomiarowe spowodowane uwarstwieniem powietrza w kanale. Urządzenie generuje standardowy sygnał wyjściowy 4...20 mA.
Kluczowe cechy produktu
- Dokładny pomiar średniej temperatury: Ciągły element czujnikowy na całej długości sondy zapewnia wiarygodny odczyt uśrednionej temperatury w całym przekroju kanału.
- Aktywne wyjście prądowe: Standardowy sygnał wyjściowy 4...20 mA jest kompatybilny z większością systemów automatyki budynkowej.
- Wysoka klasa szczelności: Wytrzymała obudowa o stopniu ochrony IP65 / NEMA 4X chroni elektronikę przed pyłem i wilgocią.
- Elastyczność konfiguracji: Użytkownik ma możliwość wyboru jednego z 8 predefiniowanych zakresów pomiarowych za pomocą zwór, co pozwala na elastyczne dopasowanie do wymagań instalacji.
- Wysoka jakość sensora: Zastosowany element pomiarowy Pt1000 w klasie AA gwarantuje dokładność i długoterminową stabilność pomiarów.
- Prosty montaż: Wtykane bloki zacisków sprężynowych ułatwiają podłączenie elektryczne.
Dostępne warianty
Czujnik jest dostępny w trzech wersjach, różniących się długością elastycznej sondy pomiarowej:
- 22MT-144: Długość sondy 3 m
- 22MT-145: Długość sondy 6 m
- 22MT-148: Długość sondy 15 m
Konfigurowalne zakresy pomiarowe
Urządzenie pozwala na łatwy wybór zakresu pomiarowego temperatury:
- S0: -50...50°C
- S1: -10...120°C
- S2: 0...50°C
- S3: 0...250°C
- S4: -15...35°C
- S5: 0...100°C
- S6: -20...80°C
- S7: 0...160°C
Zastosowanie
Czujnik jest przeznaczony do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Idealnie sprawdza się w miejscach, gdzie wymagany jest wiarygodny pomiar uśrednionej temperatury w kanałach o dużym przekroju.
Zawartość zestawu
- Płyta montażowa do obudowy
- Zestaw montażowy z 6 pałąkami montażowymi
| Informacje ogólne | |
|---|---|
| Typ produktu: | Aktywny czujnik temperatury średniej |
| Opis: | Aktywny czujnik (4...20 mA) do pomiaru średniej temperatury w kanałach wentylacyjnych. Wyposażony w jeden ciągły element czujnikowy na całej długości sondy. |
| Ogólna kategoria ochronna obudowy: | IP65 / NEMA 4X |
| Modele i wymiary | |
| Model: | 22MT-144 |
| Wyjście aktywnego czujnika temperatury: | 4...20 mA |
| Długość sondy: | 3 m |
| Masa: | 0.24 kg |
| Model: | 22MT-145 |
| Wyjście aktywnego czujnika temperatury: | 4...20 mA |
| Długość sondy: | 6 m |
| Masa: | 0.21 kg |
| Model: | 22MT-148 |
| Wyjście aktywnego czujnika temperatury: | 4...20 mA |
| Długość sondy: | 15 m |
| Masa: | 0.21 kg |
| Dane elektryczne | |
| Napięcie znamionowe: | DC 24 V |
| Zakres roboczy: | DC 15...35 V |
| Pobór mocy DC: | 0.5 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Moc wyjściowa prądu: | 1x 4...20 mA, maks. rezystancja 500 Ω |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Technologia elementu pomiarowego: | Zgodnie z Pt1000 klasa AA |
| Wybierane zakresy pomiarowe temperatury: |
S0: -50...50 °C (-30...130 °F) S1: -10...120 °C (0...250 °F) S2: 0...50 °C (40...140 °F) S3: 0...250 °C (30...480 °F) S4: -15...35 °C (0...100 °F) S5: 0...100 °C (40...240 °F) S6: -20...80 °C (40...90 °F) S7: 0...160 °C (0...150 °F) |
| Dokładność pomiaru temperatury: | ±0,5°C przy 21°C [±0.9°F @ 70°F], przy nastawach zakresu pomiarowego S2 i S4 |
| Stabilność długoterminowa: | ±0.06°C p.a. @ 21°C [±0.11°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 100 s przy 0 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| UL Enclosure Type: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...70°C [-30...160°F] |
| Temperatura powierzchni obudowy: | Max. 70°C [160°F] |
| Materiały | |
| Obudowa (pokrywa): | PC, pomarańczowa |
| Obudowa (spód): | PC, pomarańczowy |
| Obudowa (uszczelka): | NBR70, czarna |
| Obudowa (odporność): | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
