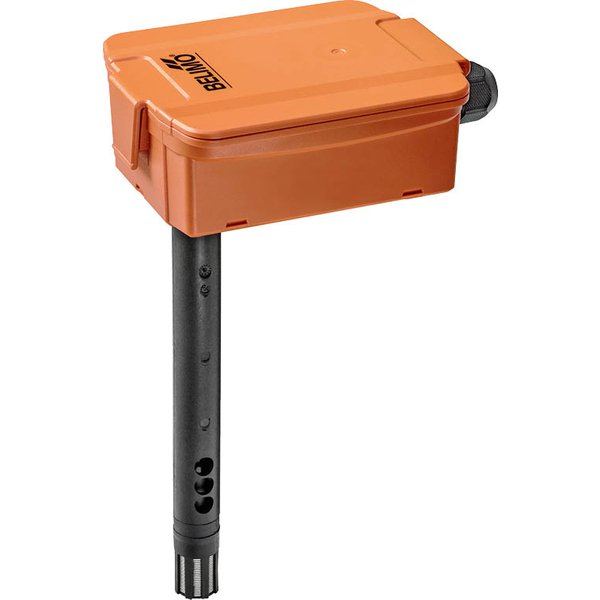

Kanałowy czujnik CO2 i temperatury, 22DTC-13 Belimo, sygnał wyjściowy 4...20 mA, długość sondy 180 mm
Producent:
Kod produktu: 22DTC-13
Zakres roboczy : AC 19...29 V / DC 15...35 V
Pobór mocy AC : 4.3 VA
Pobór mocy DC : 2.3 W
Wyjście aktywnego czujnika temperatury : 4...20 mA, 0...5 V, 0...10 V
  • Rodzaj czujnika: kanałowy
  • Sygnał wyjściowy: 4...20 mA
  • Zakres pomiarowy CO2: 0...2000 ppm
  • Zakres pomiaru temperatury: 0...50°C
  • Długość sondy: 180 mm
  • Napięcie zasilania: 15…24 V DC / 24 V AC
  • Przepust kablowy: dławnica kablowa Ø 6...10 mm, PG11 z odciążeniem kabla Ø 6...8 mm
  • Klasa ochrony: NEMA 4X / IP65

Kanałowy czujnik CO2 i temperatury 22DTC-13 Belimo przystosowany jest do pomiaru stężenia CO2 i temperatury w systemach wentylacyjnych i klimatyzacyjnych. Przetworniki przekształcają wartość stężenia CO2 na sygnał proporcjonalny do mierzonej wartości w zakresie od 0 do 2000 ppm.

Dane elektryczne
Wejście kablowe : Dławnica kablowa z odciążeniem kabla
ø6...8 mm
Napięcie znamionowe : AC/DC 24 V
Zakres roboczy : AC 19...29 V / DC 15...35 V
Pobór mocy AC : 4.3 VA
Pobór mocy DC : 2.3 W
Połączenie elektryczne : Wtykany blok zacisków sprężynowych maks.
2.5 mm²
Dane funkcjonalne
Zastosowanie : Powietrze
Technologia czujników : CO₂: NDIR (bezrozproszeniowy strumień podczerwieni) dwukanałowy
Wyjście napięciowe : 1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ (Typ
22DC-13)
2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ (Typ
22DTC-13)
Uwaga dotycząca wyjścia czujnika aktywnego : Sygnał wyjściowy 0...5/10 V regulowany zworą
Moc wyjściowa prądu : 1x 4...20 mA, maks. rezystancja 500 Ω
(22DC-13)
2x 4...20 mA, maks. rezystancja 500 Ω
(22DTC-13)
Uwaga dotycząca wyjścia czujnika aktywnego Sygnał wyjściowy 0...5/10 V regulowany zworą
Dane pomiarowe
Zakres pomiarowy temperatury : 0...50°C [32...122°F]
Stabilność długookresowa : ±50 ppm p.a. ±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F]
Stała czasowa τ (63%) w kanale : CO₂: typowo 33 s przy 1 m/s Temperatura: typowo 125 s przy 3 m/s
Dokładność pomiaru temperatury, czujnik : ±0.3°C @ 25°C [±0.5°F @ 77°F]
aktywny
Przepust kablowy : PA6, czerń
Materiał sondy : PA6, czerń
Wartości pomiarowe : CO₂
Temperatura
Zakres pomiarowy CO₂ : 0...2000 ppm
Dokładność pomiaru stężenia CO₂ : ±(50 ppm + 3% wartości mierzonej)
Dane dotyczące bezpieczeństwa
Temperatura otoczenia : 0...50°C [32...122°F]
Temperatura czynnika : 0...50°C [32...122°F]
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Deklaracja zgodności UE : Oznakowanie CE
Certyfikat IEC/EN : IEC/EN 60730-1
Certyfikat UL : cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9
Kategoria ochronna obudowy IEC/EN : IP65
Stopień ochrony NEMA/UL : NEMA 4X
Norma jakości : ISO 9001
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Power source UL : Class 2 Supply
Enclosure : UL, typ obudowy 4X
Zasada działania : Type 1
Stopień zanieczyszczenia : 3
Odporność na impulsy napięciowe - zasilanie : 0.8 kV
Konstrukcja : Independently mounted control
Wilgotność czynnika : Maks. 95% wilgotność wzgl., brak kondesacji
Przepływ powietrza w warunkach roboczych : min. 0,3 m/s
maks. 12 m/s
Źródło zasilania UL : Class 2 Supply
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie 0.8 kV
UL Approval : cULus acc. to UL60730-1A/-2-9, CAN/CSA
E60730-1/-2-9
Materiały
Karta katalogowa : 22D..-13
Obudowa : Pokrywa: PC, pomarańczowa
Spód: PC, pomarańczowy
Uszczelka: NBR70, czarna
Odporny na promieniowanie UV
Przegląd typów
Wyjście aktywnego czujnika temperatury : 4...20 mA, 0...5 V, 0...10 V
Wyjście aktywnego czujnika CO₂ : 4...20 mA, 0...5 V, 0...10 V
Specyfikacja czujnika temperatury
Kalibracja : Automatyczna kalibracja
Dwukanałowy
Stała czasowa t (63%) w kanale wentylacyjnym Typowo 125 s przy 3 m/s
Zakres pomiarowy : 0...50°C [32...122°F]
Specyfikacja czujnika wilgotności
Stabilność długoterminowa : ±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F]
Dokładność : ±(50 ppm + 3% wartości mierzonej)
Specyfikacja czujnika CO₂
Technologia elementu pomiarowego : NDIR (niedyspersyjna absorpcja podczerwieni)
dwukanałowy
