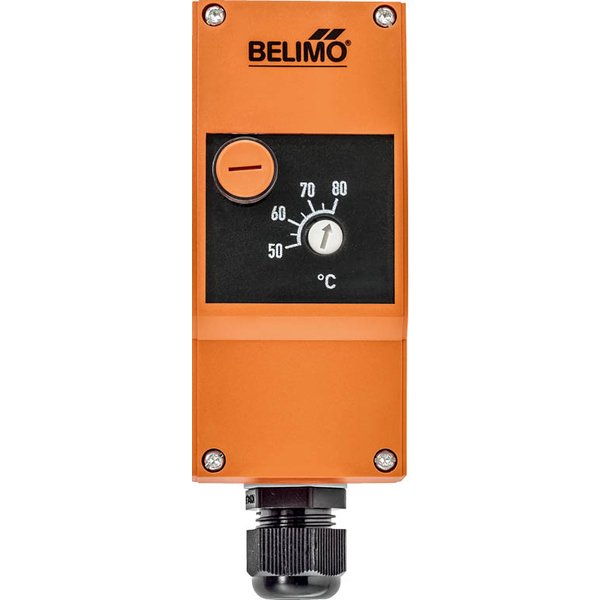

Zabezpieczający ogranicznik temperatury STB

Zabezpieczający ogranicznik temperatury STB to urządzenie przeznaczone do precyzyjnego monitorowania temperatury w różnorodnych systemach. Z powodzeniem znajduje zastosowanie w instalacjach grzewczych, systemach przygotowania ciepłej wody użytkowej oraz w szeroko pojętych aplikacjach z zakresu ogrzewnictwa, wentylacji i klimatyzacji (HVAC). Może być stosowany do pomiaru temperatury zarówno wody, jak i powietrza.

Zasada działania i bezpieczeństwo

Gdy monitorowana temperatura przekroczy ustawioną wartość graniczną, ogranicznik automatycznie przełącza zestyk, rozłączając lub załączając obwód elektryczny. Kluczową cechą jest mechaniczna blokada, która zapobiega samoczynnemu powrotowi do stanu początkowego.

Odblokowanie urządzenia jest możliwe dopiero po ręcznym zresetowaniu. Można to zrobić, gdy temperatura spadnie o około 10 K poniżej wartości nastawy. Taka funkcjonalność gwarantuje, że interwencja serwisowa jest wymagana do ponownego uruchomienia systemu, co zwiększa bezpieczeństwo instalacji. Dodatkowym zabezpieczeniem jest system reagujący na uszkodzenie kapilary – w przypadku jej nieszczelności obwód elektryczny jest trwale zamykany, uniemożliwiając reset i sygnalizując awarię.

Główne cechy produktu

• Ręczne kasowanie (reset) z mechaniczną blokadą po zadziałaniu.
• Miedziana kapilara o długości 1 metra zapewniająca skuteczne przenoszenie temperatury.
• Zakres pomiarowy i regulacji temperatury w przedziale od 50 do 80°C.
• Wytrzymała obudowa ze stopniem ochrony IP54, wykonana z tworzywa sztucznego (PA i ABS) z okienkiem inspekcyjnym.
• Wygodne podłączenie elektryczne za pomocą zacisków sprężynowych oraz dławnicy kablowej M20x1.5.
• Produkt zgodny z normami DIN EN 60730-1 oraz DIN EN 14597, posiadający oznakowanie CE.

Wszechstronny montaż

Ogranicznik temperatury został zaprojektowany z myślą o elastyczności montażu. Może być instalowany na cztery sposoby, w zależności od potrzeb aplikacji:

• Bezpośrednio na rurociągu (w zestawie znajduje się opaska mocująca dla rur o średnicy 15-100 mm).
• W tulei zanurzeniowej (tuleja dostępna jako osobne akcesorium).
• Naściennie z czujnikiem umieszczonym w kołnierzu montażowym (kołnierz dostępny jako osobne akcesorium).
• Naściennie z czujnikiem umieszczonym w tulei zanurzeniowej.
