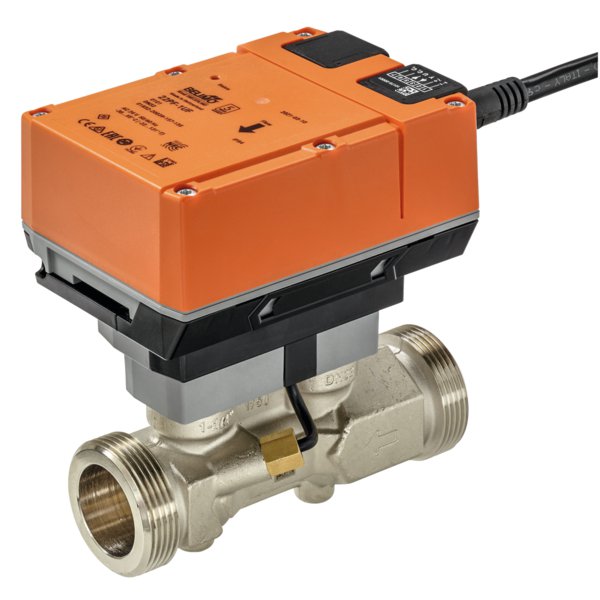

22PF-1UD
Kod produktu: 22PF-1UD
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC: | 2.2 VA |
| Pobór mocy DC: | 1.1 W |
| Zastosowanie: | Woda Mieszanka wody i glikolu |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
|---|---|
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Specyfikacja czujnika ciśnienia | |
| Komunikacja po szynie danych | |
| Stabilność długoterminowa : | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
| Liczba węzłów : | Modbus, patrz opis interfejsu |
| Ustawienia zakresu pomiaru ciśnienia : | Ustawienia Zakres Zakres [inch Ustawienie |
| Dokładność : | Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa |
| ∆p [kPa] : | 22 |
| Q'max [kW] : | 3500 |
| PN : | 25 |
| Licznik ciepła | |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Dokładność : | ±(50 ppm + 3% wartości mierzonej) |
| Kalibracja : | Automatyczna kalibracja Dwukanałowy Stała czasowa t (63%) w kanale wentylacyjnym Typowo 136 s przy 3 m/s |
| Zakres pomiarowy : | 0...50°C [32...122°F] |
| Specyfikacja czujnika wilgotności | |
| Stabilność długoterminowa : | ±50 ppm p.a. Stała czasowa t (63%) w kanale wentylacyjnym Typowo 33 s przy 1 m/s |
| Komunikacja po szynie danych | |
| Specyfikacja czujnika temperatury | |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego : | NDIR (niedyspersyjna absorpcja podczerwieni) dwukanałowy |
| Dane elektryczne | |
| Napięcie znamionowe : | AC/DC 24 V |
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy AC : | 2.2 VA |
| Pobór mocy DC : | 1.1 W |
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Przyłącze zasilania : | Kabel , 6 x 0.75 mm² |
| Dane funkcjonalne | |
| Zastosowanie : | Woda Mieszanka wody i glikolu |
| Wyjście napięciowe : | 1 x 0...10 V, 0.5...10 V, 2...10 V lub zdefiniowany przez użytkownika |
| Uwaga dotycząca wyjścia czujnika aktywnego : | DC 0...10 V (ustawienie fabryczne), wybierane poprzez NFC maks. obciążenie 1 mA Zdefiniowany przez użytkownika: - Dolna granica: 0...8 V - Górna granica: 2...10 V |
| Communication : | BACnet MS/TP Modbus RTU Szyna MP |
| Przyłącze rurowe : | Gwint zewnętrzny zgodnie z ISO 228-1 |
| Pozycja montażu : | pionowe do poziomego |
| Parametryzowanie : | przez NFC, za pomocą aplikacji Belimo Assistant |
| Liczba węzłów : | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 (16) |
