22PE-1UD

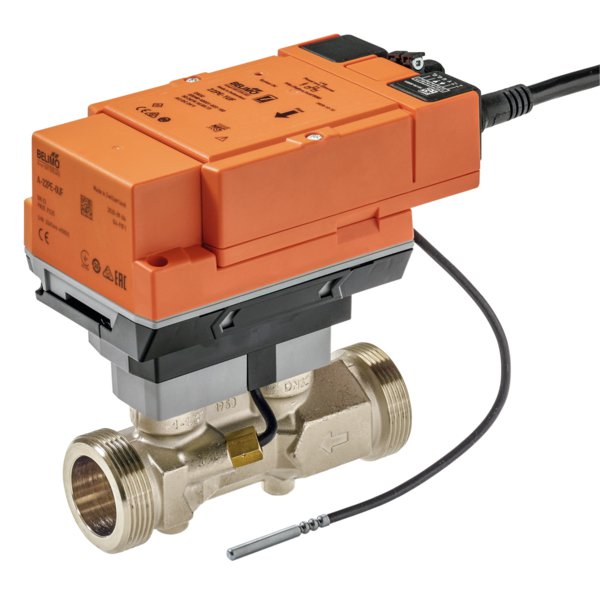

Licznik energii termicznej (TEM), AC/DC 24 V, DN 20, 2.5 m³/h, Temperatura czynnika -20...120°C
Kod produktu: 22PE-1UD
Zakres roboczy : AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy AC : 3 VA
Pobór mocy DC : 1.5 W
Dane elektryczne
Napięcie znamionowe : AC/DC 24 V
Zakres roboczy : AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy AC : 3 VA
Pobór mocy DC : 1.5 W
Częstotliwość napięcia znamionowego : 50/60 Hz
Przyłącze zasilania : Kabel 1 m, 6 x 0.75 mm²
Pobór mocy PoE : 2.2 W
Połączenie z Ethernetem : Gniazdo wtykowe RJ45
Power over Ethernet PoE : DC 37...57 V
IEEE 802.3af/at, typ 1, klasa 3
11 W (PD13W)
Okablowanie : 24 V AC/DC, długość kabla <100 m, nie jest
wymagane ekranowanie ani skręcanie
Do zasilania przez PoE zalecane są kable
ekranowane
Roczne zużycie energii : Z zewnętrznym zasilaniem energią 13.2 kWh
Dane funkcjonalne
Zastosowanie : Woda Mieszanka wody i glikolu
Wyjście napięciowe : 1x 0...10 V, 0.5...10 V, 2...10 V
Communication : BACnet IP BACnet MS/TP Modbus TCP Modbus RTU Szyna MP
Przyłącze rurowe : Gwint zewnętrzny zgodnie z ISO 228-1
Kategoria dokumentu : bezobsługowy
Uwaga dotycząca komunikacji : Szyna M przez przetwornik G-22PEM-A01
Parametryzowanie : przez NFC, za pomocą aplikacji Belimo Assistant przez wbudowany serwer WWW
Dane pomiarowe
Wartości pomiarowe : Przepływ Temperatura
Metoda pomiaru : Ultradźwiękowy pomiar przepływu objętościowego
Dokładność pomiaru przepływu : ± (2 + 0,02 qp/q) % wartości pomiarowej dla 0% obj. glikolu
Zakres dynamiczny qi:qp : 1:100
Czujnik temperatury T1 / T2 : Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie Długość kabla czujnika zewnętrznego T1: 3 m
Dane dotyczące bezpieczeństwa
Temperatura otoczenia : -30...55°C [-22...130°F]
Temperatura czynnika : -20...120°C [-5...250°F]
Gdy temperatura czynnika <2°C [<36°F],
należy zapewnić ochronę
przeciwzamrożeniową
Klasa ochronności IEC/EN : III, Napięcie bezpieczne — niskie (PELV)
Certyfikat IEC/EN : IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10
Norma jakości : ISO 9001
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Zasada działania : Type 1
Stopień zanieczyszczenia : 3
Odporność na impulsy napięciowe - zasilanie : 0.8 kV
Temperatura przechowywania : -40...80°C [-40...176°F]
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Stopień ochrony, wskazówka : Sensor Module: IP65, Logic module: IP40 (IP54 with grommet A-22PEM-A04)
Dyrektywa w sprawie urządzeń ciśnieniowych : Oznakowanie CE zgodnie z 2014/68/WE
Materiały
Karta katalogowa : 22PE-1U..
Elementy stykające się z czynnikiem : Mosiądz niklowany, mosiądz, stal nierdzewna,
PEEK, EPDM
Przegląd typów
DN : 20
G ["] : 1
qp [m³/ h] : 2.5
qs [m³/ h] : 5
qi [m³/h] : 0.025
kvs teor. [m³/h] : 7.2
∆p [kPa] : 12
Q'max [kW] : 585
PN : 25
