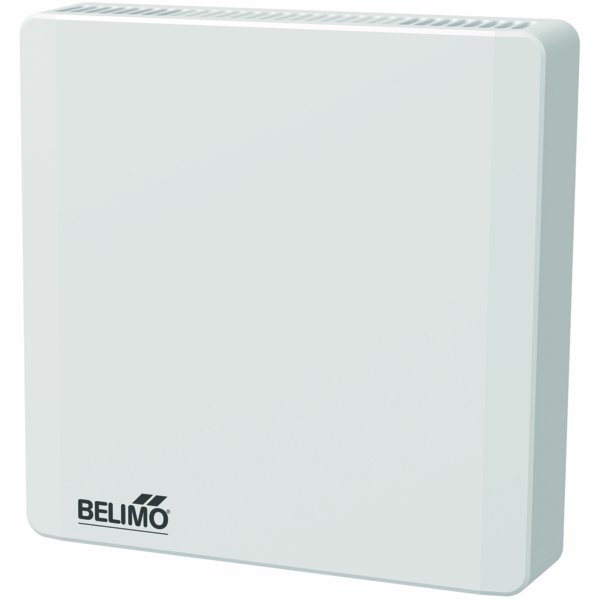

22RT-18-1
| Typ jednostki: | Czujnik pomieszczeniowy, Zadajniki pomieszczeniowe |
| Dodatkowe funkcje: | NFC |
| Rodzaj wyświetlacza: | Belimo Display App i LED |
Wszechstronny czujnik do monitorowania i regulacji klimatu w pomieszczeniach
Nowoczesny czujnik pomieszczeniowy zaprojektowany do precyzyjnego pomiaru kluczowych parametrów jakości powietrza, takich jak stężenie CO₂, wilgotność oraz temperatura. Urządzenie pełni również funkcję zadajnika, umożliwiając efektywną regulację systemów ogrzewania, wentylacji i klimatyzacji.
Dzięki komunikacji przez magistralę MP-Bus oraz trzem zintegrowanym wyjściom analogowym, czujnik można z łatwością zintegrować z istniejącymi systemami automatyki budynkowej, w tym z regulatorami innych producentów.
Nowoczesna obsługa za pomocą aplikacji mobilnych
Konfiguracja i uruchomienie urządzenia odbywa się w prosty i intuicyjny sposób za pomocą aplikacji Belimo Assistant 2. Użytkownicy końcowi mogą natomiast odczytywać aktualne wartości pomiarowe i dostosowywać nastawy za pośrednictwem aplikacji Belimo Display App, korzystając z bezpiecznej technologii NFC. Eliminuje to potrzebę montażu urządzeń z fizycznym wyświetlaczem.
Kluczowe cechy i technologie
- Dynamiczna kompensacja temperatury: Aktywne czujniki Belimo są wyposażone w inteligentną funkcję, która niweluje wpływ ciepła wydzielanego przez wewnętrzną elektronikę. Zapewnia to maksymalną dokładność pomiaru temperatury w każdych warunkach pracy.
- Dwukanałowy pomiar stężenia CO₂: Technologia NDIR (niedyspersyjna absorpcja podczerwieni) z dwoma kanałami (pomiarowym i odniesienia) minimalizuje naturalne zjawisko dryftu czujnika. Gwarantuje to długoterminową stabilność i precyzję pomiarów bez potrzeby regularnej kalibracji świeżym powietrzem, co jest idealnym rozwiązaniem dla obiektów o pracy ciągłej.
- Wskaźnik jakości powietrza LED: Modele z pomiarem CO₂ (22RTM) posiadają wbudowaną diodę LED, która działa jak sygnalizacja świetlna (zielony, żółty, czerwony), wizualnie informując o poziomie stężenia dwutlenku węgla. Funkcję tę można skonfigurować lub wyłączyć za pomocą aplikacji.
Dostępne warianty
Produkt jest oferowany w kilku wersjach, aby dopasować się do specyficznych potrzeb instalacji:
- 22RT-18-1: Pomiar temperatury.
- 22RTH-18-1: Pomiar temperatury i wilgotności.
- 22RTM-18-1: Pomiar temperatury, wilgotności i stężenia CO₂.
Każdy z modeli umożliwia nastawę temperatury oraz przepływu objętościowego.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy AC: | maks. 1 VA (wyjście napięciowe) maks. 4 VA (wyjście prądowe) |
| Pobór mocy DC: | max. 0.5 W (V output) max. 2 W (mA output) |
| Połączenie elektryczne: | Zacisk sprężynowy 0.2...2.5 mm² |
| Wejście kablowe: | Strona tylna Strona górna Strona dolna |
| Komunikacja po szynie danych | |
| Communication: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wskaźnik: | Belimo Display App Dioda LED jest wykorzystywana do CO₂ TLF (funkcja sygnalizacji świetlnej). Kontrolki/wskaźniki LED można konfigurować i wyłączać przy użyciu aplikacji Belimo Assistant 2. (Typ (P-)22RTM-..). |
| Rodzaj wyświetlacza: | Belimo Display App |
| Wejście/wyjście: | 3 wyjścia analogowe: 0...10 V (ustawienie fabryczne), 0...5 V, 2...10 V lub 4…20 mA, wybierane za pomocą Belimo Assistant 2 |
| Wskazówka dotycząca wejścia/wyjścia: | wyjście napięciowe: min. rezystancja 5 kΩ wyjście prądowe: maks. rezystancja 500 Ω |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂ Wilgotność Punkt rosy Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm |
| Dokładność: | ±(50 ppm + 2% wartości mierzonej) |
| Stabilność długoterminowa: | ±20 ppm p.a. |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] (ustawienie fabryczne) |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.03°C p.a. @ 25°C [±0.05°F p.a. @ 77°F] |
| Specyfikacja czujnika wilgotności | |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...100% wilgotności wzgl. |
| Zakres pomiarowy punktu rosy: | Ustawienie fabryczne: -50...50°C [-60...120°F] |
| Dokładność: | ± 2% w zakresie 0...90% wilg. wzgl. przy temp. 25°C |
| Stabilność długoterminowa: | ±0.25% RH p.a. @ 25°C @ 50% RH |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP30 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus wg UL60730-1, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...70°C [-40...160°F] |
| Materiały | |
| Obudowa: | Poliwęglan, biały, RAL 9003 UL94V-0 |
| Masa | |
| 22RTM-18-1: | 0.16 kg |
| 22RTH-18-1: | 0.090 kg |
| 22RT-18-1: | 0.090 kg |
