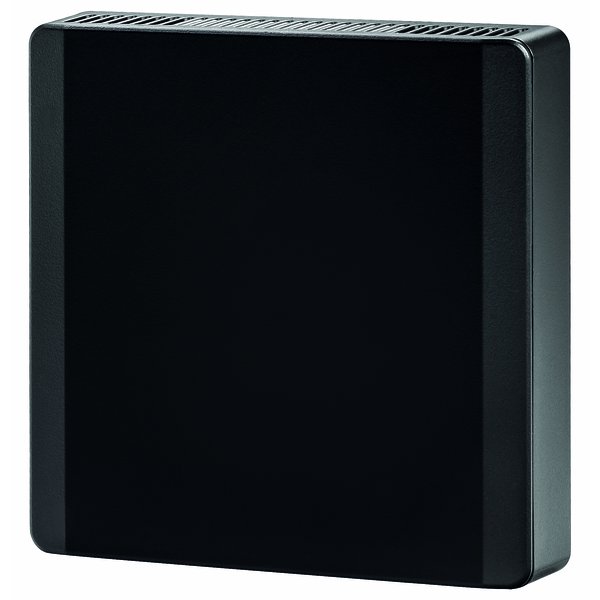

22RT-18-1B
Kod produktu: 22RT-18-1B
| Typ jednostki: | Czujnik pomieszczeniowy, Zadajniki pomieszczeniowe |
| Dodatkowe funkcje: | NFC |
| Rodzaj wyświetlacza: | Belimo Display App |
Wszechstronny czujnik i zadajnik pomieszczeniowy
Urządzenie zostało zaprojektowane do precyzyjnego pomiaru kluczowych parametrów jakości powietrza w pomieszczeniach, takich jak stężenie dwutlenku węgla (CO₂), wilgotność względna oraz temperatura. Pełni również funkcję zadajnika, umożliwiając sterowanie temperaturą lub wydajnością systemu wentylacji w celu zapewnienia optymalnego komfortu i efektywności energetycznej.
Dzięki wbudowanej komunikacji przez magistralę MP-Bus oraz trzem wyjściom analogowym, czujnik można z łatwością zintegrować z istniejącymi systemami automatyki budynkowej, nawet jeśli pochodzą one od innych producentów.
Kluczowe cechy produktu
- Dwukanałowy pomiar stężenia CO₂: Zastosowana technologia NDIR (niedyspersyjnej absorpcji podczerwieni) z dwoma kanałami minimalizuje naturalny dryft czujnika związany ze starzeniem się podzespołów. Zapewnia to długotrwałą stabilność i wysoką dokładność pomiarów bez potrzeby regularnej kalibracji w świeżym powietrzu, co jest idealnym rozwiązaniem dla obiektów o stałym obłożeniu.
- Dynamiczna kompensacja temperatury: Inteligentny algorytm na bieżąco kompensuje ciepło wydzielane przez wewnętrzną elektronikę czujnika. Dzięki temu pomiar temperatury w pomieszczeniu jest zawsze precyzyjny i wiarygodny, niezależnie od napięcia zasilania czy obciążenia wyjść analogowych.
- Zgodność z Cal Green Code: Model 22RTM spełnia wymagania kalifornijskich przepisów dotyczących monitorowania stężenia CO₂ w placówkach edukacyjnych, co potwierdza jego niezawodność w zapewnianiu zdrowych warunków w pomieszczeniach.
Nowoczesna obsługa i konfiguracja
Urządzenie wykorzystuje technologię bezprzewodową do prostej i szybkiej obsługi za pomocą smartfona.
- Aplikacja Belimo Display App: Umożliwia użytkownikom końcowym wygodny odczyt aktualnych wartości pomiarowych oraz regulację nastaw bezpośrednio na ekranie telefonu. Wystarczy zbliżyć smartfon do czujnika, aby wyświetlić dane.
- Aplikacja Belimo Assistant 2: Przeznaczona dla instalatorów, pozwala na pełne parametryzowanie, uruchomienie i diagnostykę urządzenia.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy AC (wyjście napięciowe): | maks. 1 VA |
| Pobór mocy AC (wyjście prądowe): | maks. 4 VA |
| Pobór mocy DC (V output): | max. 0.5 W |
| Pobór mocy DC (mA output): | max. 2 W |
| Połączenie elektryczne: | Zacisk sprężynowy 0.2...2.5 mm² |
| Wejście kablowe: | Strona tylna, Strona górna, Strona dolna |
| Komunikacja | |
| Typ komunikacji: | MP-Bus |
| Liczba węzłów MP-Bus: | maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjścia analogowe: | 3 wyjścia analogowe: 0...10 V (fabrycznie), 0...5 V, 2...10 V lub 4…20 mA |
| Minimalna rezystancja (wyjście napięciowe): | 5 kΩ |
| Maksymalna rezystancja (wyjście prądowe): | 500 Ω |
| Wskaźnik: | Belimo Display App |
| Mierzone wartości: | CO₂, Wilgotność, Punkt rosy, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia pomiaru: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm |
| Dokładność: | ±(50 ppm + 2% wartości mierzonej) |
| Stabilność długoterminowa: | ±20 ppm p.a. |
| Specyfikacja czujnika temperatury | |
| Dokładność pomiaru: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Zakres pomiarowy: | 0...50°C [32...122°F] (ustawienie fabryczne) |
| Stabilność długoterminowa: | ±0.03°C p.a. @ 25°C [±0.05°F p.a. @ 77°F] |
| Specyfikacja czujnika wilgotności | |
| Zakres pomiarowy wilgotności względnej: | Ustawienie fabryczne: 0...100% |
| Zakres pomiarowy punktu rosy: | Ustawienie fabryczne: -50...50°C [-60...120°F] |
| Dokładność wilgotności: | ± 2% w zakresie 0...90% wilg. wzgl. przy temp. 25°C |
| Stabilność długoterminowa wilgotności: | ±0.25% RH p.a. @ 25°C @ 50% RH |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP30 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe (zasilanie): | 0.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...70°C [-40...160°F] |
| Materiały | |
| Materiał obudowy: | Poliwęglan, czarny, RAL 9004, UL94V-0 |
| Masa | |
| Masa (22RTM-18-1B): | 0.16 kg |
| Masa (22RTH-18-1B): | 0.090 kg |
| Masa (22RT-18-1B): | 0.090 kg |
