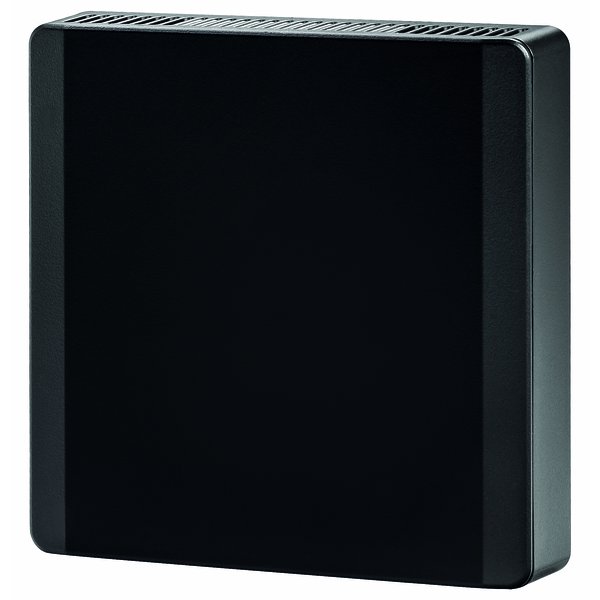

22RTH-18-1B
| Typ jednostki: | Czujnik pomieszczeniowy, Zadajniki pomieszczeniowe |
| Dodatkowe funkcje: | NFC |
| Rodzaj wyświetlacza: | Belimo Display App |
Wszechstronny czujnik i zadajnik pomieszczeniowy CO₂, wilgotności i temperatury
Prezentowane urządzenie to nowoczesny czujnik przeznaczony do kompleksowego monitorowania warunków wewnątrz pomieszczeń. Umożliwia precyzyjny pomiar stężenia dwutlenku węgla (CO₂), wilgotności względnej oraz temperatury. Służy również jako zadajnik do sterowania systemami ogrzewania, wentylacji i klimatyzacji, pozwalając na regulację temperatury lub przepływu objętościowego powietrza.
Dzięki wbudowanej komunikacji przez szynę MP-Bus oraz trzem konfigurowalnym wyjściom analogowym, czujnik można z łatwością zintegrować z istniejącymi systemami automatyki budynkowej, nawet jeśli pochodzą od innych producentów. Urządzenie jest dostępne w różnych wariantach, aby idealnie dopasować się do potrzeb instalacji:
- Model 22RTM-18-1B: Pomiar CO₂, wilgotności, temperatury i punktu rosy.
- Model 22RTH-18-1B: Pomiar wilgotności, temperatury i punktu rosy.
- Model 22RT-18-1B: Pomiar temperatury.
Nowoczesne zarządzanie i konfiguracja
Urządzenie można w prosty sposób konfigurować i parametryzować za pomocą aplikacji Belimo Assistant 2, wykorzystując technologię NFC. Użytkownicy końcowi mogą natomiast korzystać z aplikacji Belimo Display App na swoich smartfonach, aby w wygodny sposób odczytywać bieżące wartości pomiarowe i dostosowywać nastawy bez potrzeby instalowania dodatkowych wyświetlaczy w pomieszczeniu.
Aby skorzystać z aplikacji Belimo Display App:
- Pobierz aplikację na swój smartfon.
- Zbliż telefon do czujnika, aby nawiązać połączenie NFC.
- Odczytaj aktualne parametry lub zmień nastawy.
- Ponownie zbliż smartfon, aby zapisać i aktywować nowe ustawienia.
Kluczowe cechy produktu
- Dynamiczna kompensacja temperatury: Wbudowany mechanizm kompensuje ciepło wydzielane przez elektronikę urządzenia, co gwarantuje maksymalną dokładność pomiaru temperatury w pomieszczeniu, niezależnie od napięcia zasilania.
- Dwukanałowy pomiar CO₂: Technologia NDIR z podwójnym kanałem pomiarowym minimalizuje dryft czujnika wynikający ze starzenia się komponentów. Zapewnia to długoterminową stabilność i eliminuje konieczność częstej kalibracji, nawet w obiektach o stałym obłożeniu.
- Zgodność z Cal Green Code: Model 22RTM-18-1B spełnia wymagania kalifornijskich przepisów dotyczących monitorowania stężenia CO₂ w placówkach edukacyjnych, wspierając utrzymanie zdrowego klimatu wewnętrznego dla uczniów i personelu.
Wskazówki dotyczące instalacji i użytkowania
Dla zapewnienia najwyższej dokładności pomiarów, należy pamiętać, że na wyniki wpływają właściwości termiczne ściany montażowej oraz ewentualne przeciągi. Element pomiarowy wilgotności jest wrażliwy na zanieczyszczenia chemiczne, takie jak chlor czy amoniak, dlatego należy unikać jego bezpośredniego kontaktu z tego typu substancjami.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy AC (wyjście napięciowe): | maks. 1 VA |
| Pobór mocy AC (wyjście prądowe): | maks. 4 VA |
| Pobór mocy DC (V output): | max. 0.5 W |
| Pobór mocy DC (mA output): | max. 2 W |
| Połączenie elektryczne: | Zacisk sprężynowy 0.2...2.5 mm² |
| Rodzaj kabla (USA i Kanada): | klasa CL2 lub wyższa |
| Wejście kablowe: | Strona tylna, Strona górna, Strona dolna |
| Komunikacja po szynie danych | |
| Communication: | MP-Bus |
| Liczba węzłów MP-Bus: | maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wejście/wyjście: | 3 wyjścia analogowe: 0...10 V (ustawienie fabryczne), 0...5 V, 2...10 V lub 4…20 mA, wybierane za pomocą Belimo Assistant 2 |
| Min. rezystancja (wyjście napięciowe): | 5 kΩ |
| Maks. rezystancja (wyjście prądowe): | 500 Ω |
| Wskaźnik: | Belimo Display App |
| Nastawa: | Temperatura, Przepływ objętościowy |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂, Wilgotność, Punkt rosy, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm |
| Dokładność: | ±(50 ppm + 2% wartości mierzonej) |
| Stabilność długoterminowa: | ±20 ppm p.a. |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] (ustawienie fabryczne) |
| Dokładność pomiaru: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.03°C p.a. @ 25°C [±0.05°F p.a. @ 77°F] |
| Specyfikacja czujnika wilgotności | |
| Zakres pomiarowy wilgotności: | Ustawienie fabryczne: 0...100% wilgotności wzgl. |
| Zakres pomiarowy punktu rosy: | Ustawienie fabryczne: -50...50°C [-60...120°F] |
| Dokładność: | ± 2% w zakresie 0...90% wilg. wzgl. przy temp. 25°C |
| Stabilność długoterminowa: | ±0.25% RH p.a. @ 25°C @ 50% RH |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP30 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...70°C [-40...160°F] |
| Materiały | |
| Obudowa: | Poliwęglan, czarny, RAL 9004, UL94V-0 |
| Wymiary i masa | |
| Masa (22RTM-18-1B): | 0.16 kg |
| Masa (22RTH-18-1B): | 0.090 kg |
| Masa (22RT-18-1B): | 0.090 kg |
