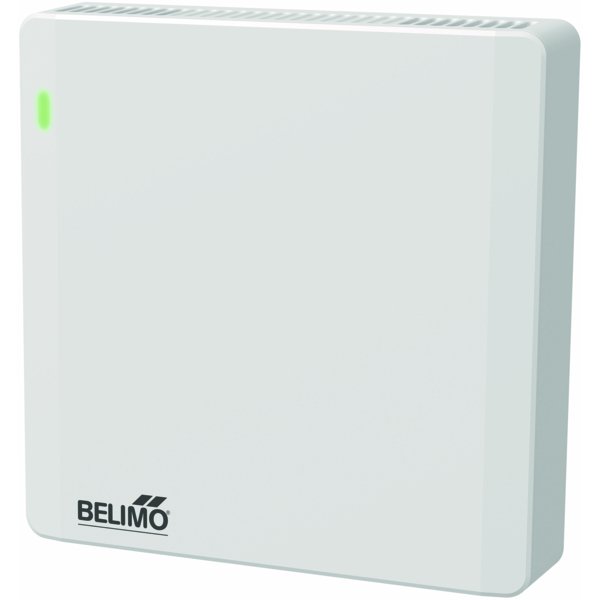

22RTM-18-1
| Typ jednostki: | Czujnik pomieszczeniowy, Zadajniki pomieszczeniowe |
| Dodatkowe funkcje: | NFC |
| Rodzaj wyświetlacza: | Belimo Display App i LED |
Wielofunkcyjny czujnik do Twojego pomieszczenia
Prezentowany produkt to zaawansowany czujnik pomieszczeniowy, który służy do precyzyjnego monitorowania temperatury, wilgotności względnej oraz stężenia dwutlenku węgla (CO₂). Został zaprojektowany z myślą o efektywnej regulacji systemów ogrzewania, wentylacji i klimatyzacji (HVAC), zapewniając optymalny komfort i jakość powietrza.
Uniwersalna integracja i łatwa obsługa
Dzięki komunikacji przez magistralę MP-Bus oraz trzem wbudowanym wyjściom analogowym, urządzenie można łatwo zintegrować z istniejącymi systemami automatyki, w tym z regulatorami pochodzącymi od innych dostawców. Konfiguracja i uruchomienie są niezwykle proste dzięki dedykowanej aplikacji Belimo Assistant 2, która wykorzystuje technologię NFC. Użytkownicy końcowi mogą natomiast odczytywać aktualne wartości i dostosowywać nastawy za pomocą aplikacji Belimo Display App na swoim smartfonie, co eliminuje potrzebę montażu urządzenia z fizycznym wyświetlaczem.
Kluczowe cechy i technologie
- Dwukanałowy pomiar CO₂: Zastosowana technologia NDIR (niedyspersyjna absorpcja podczerwieni) z dwoma kanałami minimalizuje dryft pomiarowy wynikający ze starzenia się komponentów. Gwarantuje to długoterminową stabilność i precyzję, nawet w obiektach o pracy ciągłej, bez konieczności regularnej kalibracji.
- Dynamiczna kompensacja temperatury: Czujnik posiada inteligentną funkcję, która kompensuje ciepło wydzielane przez własną elektronikę. Zapewnia to wyjątkowo dokładny pomiar rzeczywistej temperatury w pomieszczeniu, niezależnie od napięcia zasilania.
- Wskaźnik jakości powietrza: Modele z pomiarem CO₂ wyposażone są w diodę LED działającą jak sygnalizacja świetlna (zielony, żółty, czerwony), która w czytelny sposób informuje o aktualnym stężeniu dwutlenku węgla. Funkcję tę można skonfigurować lub wyłączyć za pomocą aplikacji.
- Elastyczne wyjścia sygnałowe: Trzy wyjścia analogowe można skonfigurować do pracy w różnych standardach (np. 0...10 V, 2...10 V, 4…20 mA), co zwiększa uniwersalność zastosowań.
Uwagi dotyczące zastosowania
Czujnik dokonuje pomiaru temperatury uśrednionej dla powietrza i ściany, uwzględniając ciepło promieniowania, co ma bezpośredni wpływ na odczuwalny komfort. Należy pamiętać, że wrażliwy element pomiarowy wilgotności nie powinien być dotykany ani narażony na działanie agresywnych substancji chemicznych. Obudowa urządzenia została wykonana z wysokiej jakości poliwęglanu w kolorze białym (RAL 9003).
| Przegląd typów | |
|---|---|
| Model: | 22RTM-18-1 |
| Wartości pomiarowe: | CO₂, Temperatura, Wilgotność, Punkt rosy |
| Nastawa: | Temperatura, Przepływ objętościowy |
| Model: | 22RTH-18-1 |
| Wartości pomiarowe: | Temperatura, Wilgotność, Punkt rosy |
| Nastawa: | Temperatura, Przepływ objętościowy |
| Model: | 22RT-18-1 |
| Wartości pomiarowe: | Temperatura |
| Nastawa: | Temperatura, Przepływ objętościowy |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy AC: | maks. 1 VA (wyjście napięciowe) maks. 4 VA (wyjście prądowe) |
| Pobór mocy DC: | max. 0.5 W (V output) max. 2 W (mA output) |
| Połączenie elektryczne: | Zacisk sprężynowy 0.2...2.5 mm² |
| Uwaga dot. połączenia elektrycznego: | Rodzaj kabla (USA i Kanada): klasa CL2 lub wyższa |
| Wejście kablowe: | Strona tylna, Strona górna, Strona dolna |
| Komunikacja po szynie danych | |
| Communication: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wskaźnik: | Belimo Display App Dioda LED (dla CO₂ TLF, konfigurowalna/wyłączalna) |
| Rodzaj wyświetlacza: | Belimo Display App |
| Wejście/wyjście: | 3 wyjścia analogowe: 0...10 V (ustawienie fabryczne), 0...5 V, 2...10 V lub 4…20 mA, wybierane za pomocą Belimo Assistant 2 |
| Wskazówka dot. wejścia/wyjścia: | wyjście napięciowe: min. rezystancja 5 kΩ wyjście prądowe: maks. rezystancja 500 Ω |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂, Wilgotność, Punkt rosy, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm |
| Dokładność: | ±(50 ppm + 2% wartości mierzonej) |
| Stabilność długoterminowa: | ±20 ppm p.a. |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] (ustawienie fabryczne) |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.03°C p.a. @ 25°C [±0.05°F p.a. @ 77°F] |
| Specyfikacja czujnika wilgotności | |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...100% wilgotności wzgl. |
| Zakres pomiarowy punktu rosy: | Ustawienie fabryczne: -50...50°C [-60...120°F] |
| Dokładność: | ± 2% w zakresie 0...90% wilg. wzgl. przy temp. 25°C |
| Stabilność długoterminowa: | ±0.25% RH p.a. @ 25°C @ 50% RH |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP30 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus wg UL60730-1, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...70°C [-40...160°F] |
| Materiały | |
| Obudowa: | Poliwęglan, biały, RAL 9003, UL94V-0 |
| Wymiary | |
| Wysokość: | 120 mm |
| Szerokość: | 88 mm |
| Głębokość: | 25.5 mm |
| Masa | |
| Typ 22RTM-18-1: | 0.16 kg |
| Typ 22RTH-18-1: | 0.090 kg |
| Typ 22RT-18-1: | 0.090 kg |
