P-22RT-1800D-1
| Typ jednostki: | Czujnik pomieszczeniowy, Zadajniki pomieszczeniowe |
| Dodatkowe funkcje: | NFC |
| Rodzaj wyświetlacza: | Dotykowy wyświetlacz ePaper, Wyświetlacz dotykowy ePaper i dioda LED |

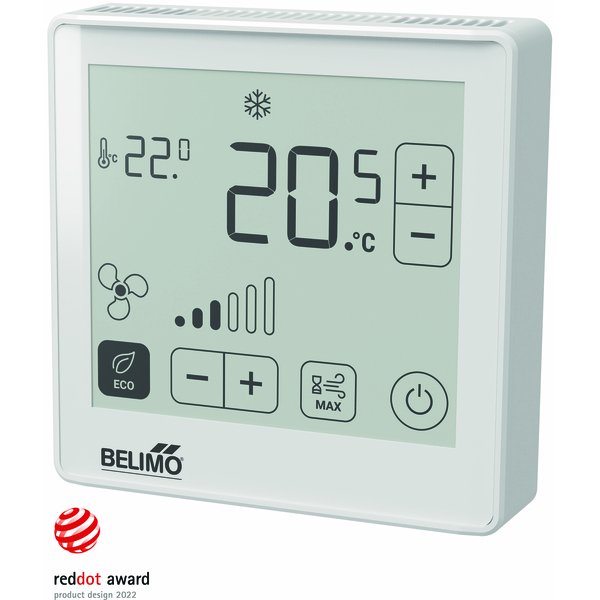

Wielofunkcyjny czujnik i zadajnik pomieszczeniowy
Urządzenie to jest wszechstronnym rozwiązaniem przeznaczonym do monitorowania kluczowych parametrów w pomieszczeniach, takich jak stężenie dwutlenku węgla (CO₂), wilgotność względna oraz temperatura. Służy również jako zadajnik do sterowania systemami ogrzewania i wentylacji, umożliwiając precyzyjną regulację temperatury i przepływu powietrza.
Intuicyjna obsługa i doskonała czytelność
Zadajnik został wyposażony w nowoczesny, dotykowy wyświetlacz ePaper o wysokim kontraście, który zapewnia znakomitą widoczność wyświetlanych informacji w różnych warunkach oświetleniowych. Jego obsługa jest prosta i intuicyjna, co ułatwia codzienną interakcję z urządzeniem. Wygląd interfejsu można personalizować, dostosowując go do konkretnych zastosowań poprzez włączanie lub wyłączanie poszczególnych bloków funkcyjnych.
Elastyczna integracja i konfiguracja
Dzięki komunikacji przez magistralę MP-Bus oraz trzem zintegrowanym wyjściom analogowym, czujnik można z łatwością połączyć z istniejącymi systemami automatyki budynkowej, również tymi od innych producentów. Proces uruchomienia i konfiguracji jest znacznie uproszczony dzięki dedykowanej aplikacji mobilnej Belimo Assistant 2, która umożliwia bezprzewodową parametryzację urządzenia.
Zaawansowane technologie pomiarowe
- Dwukanałowy pomiar CO₂: Technologia NDIR z podwójnym kanałem (pomiarowym i odniesienia) minimalizuje zjawisko dryftu czujnika spowodowane starzeniem się komponentów. Zapewnia to długoterminową stabilność i precyzję pomiarów bez potrzeby regularnej kalibracji świeżym powietrzem, co jest kluczowe w obiektach o stałym obłożeniu.
- Dynamiczna kompensacja temperatury: Wbudowany mechanizm adaptacyjnej kompensacji niweluje wpływ ciepła wydzielanego przez elektronikę urządzenia. Gwarantuje to maksymalną dokładność pomiaru rzeczywistej temperatury w pomieszczeniu, niezależnie od napięcia zasilania i poziomów sygnałów wyjściowych.
- Zgodność z Cal Green Code: Urządzenie spełnia rygorystyczne wymagania kalifornijskich przepisów dotyczących monitorowania jakości powietrza w placówkach edukacyjnych, co potwierdza jego niezawodność w zapewnianiu zdrowych warunków wewnątrz budynków.
Wyświetlane informacje
Na czytelnym ekranie ePaper prezentowane są najważniejsze dane i statusy systemu, w tym:
- Aktualne stężenie CO₂ (z opcjonalną sygnalizacją LED)
- Bieżąca temperatura i wilgotność względna
- Status pracy (tryb ogrzewania/chłodzenia, tryb Eco)
- Ustawiona prędkość wentylatora (6 poziomów)
- Informacje o błędach lub ostrzeżeniach systemu
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy AC: | maks. 1 VA (wyjście napięciowe) maks. 4 VA (wyjście prądowe) |
| Pobór mocy DC: | max. 0.5 W (V output) max. 2 W (mA output) |
| Połączenie elektryczne: | Zacisk sprężynowy 0.2...2.5 mm² |
| Uwaga dotycząca połączenia elektrycznego: | Rodzaj kabla (USA i Kanada): klasa CL2 lub wyższa |
| Wejście kablowe: | Strona tylna Strona górna Strona dolna |
| Komunikacja po szynie danych | |
| Communication: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wejście/wyjście: | 3 wyjścia analogowe: 0...10 V (ustawienie fabryczne), 0...5 V, 2...10 V lub 4…20 mA, wybierane za pomocą Belimo Assistant 2 |
| Wskazówka dotycząca wejścia/wyjścia: | wyjście napięciowe: min. rezystancja 5 kΩ wyjście prądowe: maks. rezystancja 500 Ω |
| Wskaźnik: | Wyświetlacz dotykowy ePaper i dioda LED, 69x62 mm Dioda LED jest wykorzystywana do CO₂ TLF (funkcja sygnalizacji świetlnej). Kontrolki/wskaźniki LED można konfigurować i wyłączać przy użyciu aplikacji Belimo Assistant 2. (Typ (P-)22RTM-..). |
| Rodzaj wyświetlacza: | Wyświetlacz dotykowy ePaper i dioda LED |
| Wielkość wyświetlacza: | 69x62 mm |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂ Wilgotność Punkt rosy Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm |
| Dokładność: | ±(50 ppm + 2% wartości mierzonej) |
| Stabilność długoterminowa: | ±20 ppm p.a. |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] (ustawienie fabryczne) |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.03°C p.a. @ 25°C [±0.05°F p.a. @ 77°F] |
| Specyfikacja czujnika wilgotności | |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...100% wilgotności wzgl. |
| Zakres pomiarowy punktu rosy: | Ustawienie fabryczne: -50...50°C [-60...120°F] |
| Dokładność: | ± 2% w zakresie 0...90% wilg. wzgl. przy temp. 25°C |
| Stabilność długoterminowa: | ±0.25% RH p.a. @ 25°C @ 50% RH |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP30 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus wg UL60730-1, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...70°C [-40...160°F] |
| Materiały | |
| Obudowa: | Poliwęglan, biały, RAL 9003 UL94V-0 |
