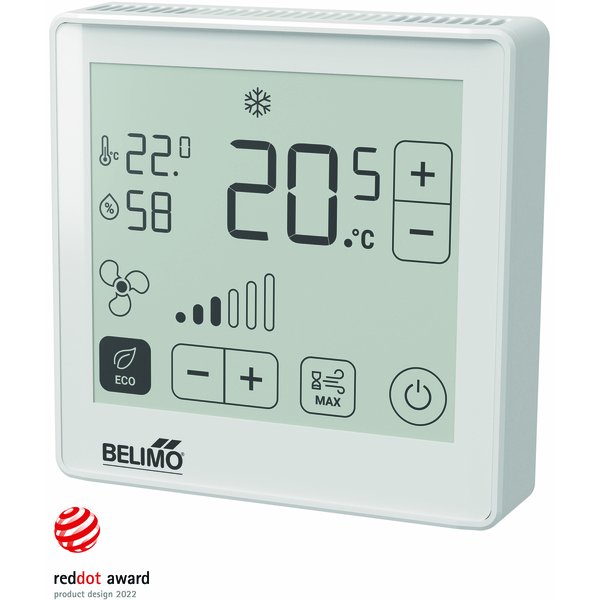

P-22RTH-1800D-1
| Typ jednostki: | Czujnik pomieszczeniowy, Zadajniki pomieszczeniowe |
| Dodatkowe funkcje: | NFC |
| Rodzaj wyświetlacza: | Dotykowy wyświetlacz ePaper, Wyświetlacz dotykowy ePaper i dioda LED |
Wszechstronny czujnik i zadajnik pomieszczeniowy
Nowoczesne urządzenie przeznaczone do kompleksowego monitorowania i sterowania klimatem wewnątrz budynków. Umożliwia precyzyjny pomiar kluczowych parametrów jakości powietrza, takich jak temperatura, wilgotność względna oraz stężenie dwutlenku węgla (CO₂). Służy również jako intuicyjny zadajnik do regulacji temperatury oraz systemów wentylacji.
Kluczowe cechy produktu:
- Wyświetlacz dotykowy ePaper: Duży, wysokokontrastowy ekran zapewnia doskonałą czytelność i łatwą obsługę. Jego wygląd można konfigurować, dostosowując go do konkretnych zastosowań.
- Elastyczna integracja: Komunikacja za pośrednictwem magistrali MP-Bus oraz trzy wbudowane wyjścia analogowe (konfigurowalne np. jako 0-10 V lub 4-20 mA) pozwalają na bezproblemowe połączenie z regulatorami różnych producentów.
- Nowoczesna konfiguracja: Uruchomienie i zmiana ustawień odbywa się bezprzewodowo za pomocą aplikacji Belimo Assistant 2 na smartfony, wykorzystującej technologię NFC.
- Wskaźnik jakości powietrza: Wybrane modele posiadają diodę LED działającą jak sygnalizacja świetlna (TLF), która wizualnie informuje o aktualnym poziomie stężenia CO₂.
Zaawansowane technologie pomiarowe
Dynamiczna kompensacja temperatury
Aktywne czujniki Belimo wyposażone są w inteligentną funkcję, która niezawodnie kompensuje wpływ ciepła wydzielanego przez elektronikę urządzenia. Dzięki temu pomiar temperatury w pomieszczeniu jest zawsze maksymalnie dokładny, niezależnie od napięcia zasilania czy obciążenia wyjść analogowych.
Dwukanałowy pomiar stężenia CO₂
Zastosowana technologia dwukanałowa (NDIR) skutecznie minimalizuje naturalne starzenie się komponentów pomiarowych. Poprzez wykorzystanie kanału referencyjnego do bieżącej korekty, czujnik zapewnia wyjątkową stabilność długoterminową i nie wymaga okresowej kalibracji świeżym powietrzem. Jest to idealne rozwiązanie dla obiektów, w których wymagana jest ciągła praca systemu, a ponowna kalibracja zalecana jest dopiero po 5 latach.
Wskazówki dotyczące użytkowania
Aby zapewnić poprawne działanie, należy pamiętać, że na wyniki pomiaru wpływają właściwości termiczne ściany oraz ewentualne przeciągi. Element pomiarowy wilgotności jest wrażliwy na dotyk i działanie substancji chemicznych. Urządzenie jest przeznaczone do montażu w stacjonarnych instalacjach HVAC i nie powinno być stosowane w innych celach.
| Przegląd typów (rodzina produktów P-22RT..-1800D-1) | |
|---|---|
| Communication: | MP-Bus |
| I/O: | 3x AO |
| Wartości pomiarowe (zależnie od typu): | CO₂, Temperatura, Wilgotność, Punkt rosy |
| Nastawa (zależnie od typu): | Temperatura, Przepływ objętościowy |
| Rodzaj wyświetlacza: | Wyświetlacz dotykowy ePaper (dioda LED dla typu P-22RTM-..) |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy AC: | maks. 1 VA (wyjście napięciowe), maks. 4 VA (wyjście prądowe) |
| Pobór mocy DC: | max. 0.5 W (V output), max. 2 W (mA output) |
| Połączenie elektryczne: | Zacisk sprężynowy 0.2...2.5 mm² |
| Uwaga dotycząca połączenia elektrycznego: | Rodzaj kabla (USA i Kanada): klasa CL2 lub wyższa |
| Wejście kablowe: | Strona tylna, Strona górna, Strona dolna |
| Komunikacja po szynie danych | |
| Communication: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wejście/wyjście: | 3 wyjścia analogowe: 0...10 V (ustawienie fabryczne), 0...5 V, 2...10 V lub 4…20 mA, wybierane za pomocą Belimo Assistant 2 |
| Wskazówka dotycząca wejścia/wyjścia: | wyjście napięciowe: min. rezystancja 5 kΩ, wyjście prądowe: maks. rezystancja 500 Ω |
| Wskaźnik: | Wyświetlacz dotykowy ePaper i dioda LED, 69x62 mm. Dioda LED jest wykorzystywana do CO₂ TLF (funkcja sygnalizacji świetlnej). Kontrolki/wskaźniki LED można konfigurować i wyłączać przy użyciu aplikacji Belimo Assistant 2. (Typ (P-)22RTM-..). |
| Wielkość wyświetlacza: | 69x62 mm |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂, Wilgotność, Punkt rosy, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm |
| Dokładność: | ±(50 ppm + 2% wartości mierzonej) |
| Stabilność długoterminowa: | ±20 ppm p.a. |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] (ustawienie fabryczne) |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.03°C p.a. @ 25°C [±0.05°F p.a. @ 77°F] |
| Specyfikacja czujnika wilgotności | |
| Zakres pomiarowy (wilgotność wzgl.): | Ustawienie fabryczne: 0...100% wilgotności wzgl. |
| Zakres pomiarowy punktu rosy: | Ustawienie fabryczne: -50...50°C [-60...120°F] |
| Dokładność: | ± 2% w zakresie 0...90% wilg. wzgl. przy temp. 25°C |
| Stabilność długoterminowa: | ±0.25% RH p.a. @ 25°C @ 50% RH |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP30 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus wg UL60730-1, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...70°C [Dla -40...160°F] |
| Materiały | |
| Obudowa: | Poliwęglan, biały, RAL 9003, UL94V-0 |
