22RT-19-1

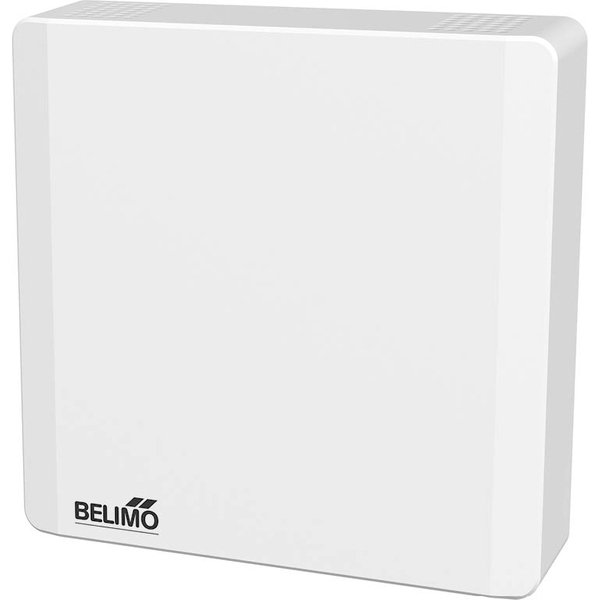

Pomieszczeniowy aktywny przetwornik temperatury 22RT-19-1 Belimo z opcją komunikacji MP-Bus
Producent:
Kod produktu: 22RT-19-1
Zakres roboczy : AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy AC : 1 VA
Pobór mocy DC : 0.5 W
Wyjście aktywnego czujnika temperatury : 0...5 V, 0...10 V, 2...10 V
  • Rodzaj przetwornika: pomieszczeniowy, naścienny
  • Pomiar: temperatura
  • Sygnał wyjściowy pomiaru temperatury: 0...5 V, 0...10 V, 2...10 V
  • Zakres pomiarowy: 0...50°C
  • Dokładność pomiaru temperatury: ±0.5°C przy 25°C
  • Kolor obudowy biały RAL 9003
  • Podłączenie elektryczne: zaciski sprężynowe dla przewodów 0,25…1,5 mm2
  • Temperatura pracy: 0...50°C
  • Stała czasowa t (63%) w pomieszczeniu: typowo 960 sek.
  • Komunikacja MP-Bus
  • Klasa ochrony IP30



Pomieszczeniowy przetwornik temperatury 22RT-19-1 Belimo przystosowany jest do montażu naściennego.  Stosowany jest do pomiaru temperatury w pomieszczeniu i generuje wyjściowe sygnały 0...5 V, 0...10 V, 2...10 V. Wybór sygnału wyjściowego realizowany jest za pośrednictwem technologii NFC. Przetwornik ma możliwość komunikacji ze sterownikiem po protokole MP-Bus.

Dane elektryczne
Wejście kablowe : Strona tylna
Strona górna
Strona dolna
Napięcie znamionowe : AC/DC 24 V
Zakres roboczy : AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy AC : 1 VA
Pobór mocy DC : 0.5 W
Uwaga dotycząca połączenia elektrycznego : 23-15 AWG, copper conductors only
Rodzaj kabla (USA i Kanada): klasa CL2 lub
wyższa
Połączenie elektryczne : Zacisk sprężynowy 0.25...1.5 mm²
Dane funkcjonalne
Zastosowanie : Powietrze
Wyjście napięciowe : 1 x 0...5 V, 0...10 V, 2...10 V, min. rezystancja 5
kΩ (Typ 22RT-19-1)
2 x 0...5 V, 0...10 V, 2...10 V, min. rezystancja 5
kΩ (Typ 22RTH-19-1)
3 x 0...5 V, 0...10 V, 2...10 V, min. rezystancja 5
kΩ (Typ 22RTM-19-1)
Uwaga dotycząca w
Uwaga dotycząca wyjścia czujnika aktywnego : Wyjście 0...5 V, 0...10 V (ustawienie fabryczne), 2...10 V wybierane za pomocą NFC
Communication : Szyna MP
Wskaźnik : LED, Dioda LED jest wykorzystywana do CO₂
TLF (funkcja sygnalizacji świetlnej). Diodę LED
można parametryzować i wyłączyć za pomocą
aplikacji Belimo Assistant App (Typ
(P-)22RTM-..).
Dane pomiarowe
Zakres pomiarowy temperatury : 0...50°C [32...122°F]
Stabilność długookresowa : ±0.03°C p.a. @ 25°C [±0.05°F p.a. @ 77°F]
Dokładność pomiaru temperatury, czujnik : ±0.3°C @ 25°C [±0.5°F @ 77°F]
aktywny
Wartości pomiarowe : CO₂
Wilgotność
Punkt rosy
Temperatura
Współczynnik sprzężenia ściennego : 52 %
Zakres pomiarowy punktu rosy : Ustawienie fabryczne: -50...50°C [-60...120°F]
Dane dotyczące bezpieczeństwa
Temperatura otoczenia : 0...50°C [32...122°F]
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Deklaracja zgodności UE : Oznakowanie CE
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-9
Kategoria ochronna obudowy IEC/EN : IP30
Norma jakości : ISO 9001
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Stopień zanieczyszczenia : 2
Temperatura przechowywania : -40...70°C [-40...160°F]
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie 0.5 kV
UL Approval : cULus wg UL60730-1, CAN/CSA E60730-1
Materiały
Karta katalogowa : 22RT-19-1
Obudowa : Poliwęglan, biały, RAL 9003
S7
Stała czasowa τ (63%) w pomieszczeniu : Typowo 960 s
Przegląd typów
Komunikacja : Szyna MP
Wyjście aktywnego czujnika temperatury : 0...5 V, 0...10 V, 2...10 V
Specyfikacja czujnika temperatury
Zakres pomiarowy : Ustawienie fabryczne: 0...100% wilgotności
wzgl.
Specyfikacja czujnika wilgotności
Stabilność długoterminowa : ±0.25% RH p.a. @ 25°C @ 50% RH
Dokładność : ± 2% w zakresie 0...90% wilg. wzgl. przy temp.
25°C
Specyfikacja czujnika CO₂
Technologia elementu pomiarowego : NDIR (niedyspersyjna absorpcja podczerwieni)
dwukanałowy
Komunikacja po szynie danych
Liczba węzłów : MP-Bus maks. 8 (16)
Przyrządy serwisowe
