20DTS-1P3

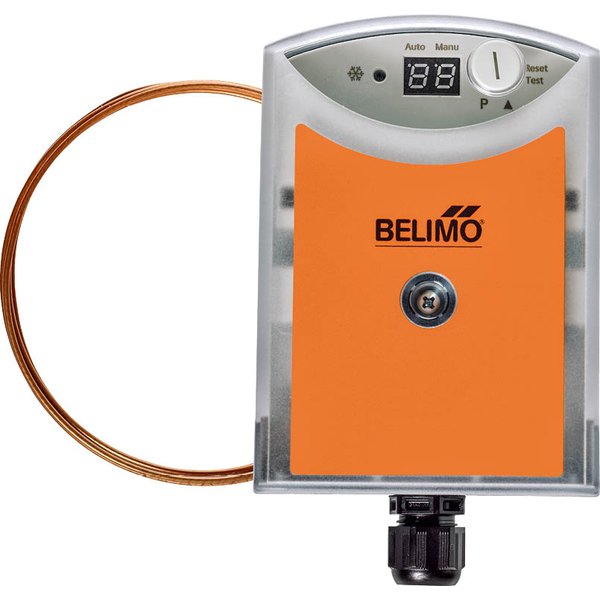

Aktywny czujnik ochrony przeciwzamrożeniowej 20DTS-1P3 Belimo, sygnał wyjściowy 0..10V, długość kapilary 2 metry
Producent:
Kod produktu: 20DTS-1P3
Zakres roboczy : AC 19.2...26.4 V
Pobór mocy AC : 6.6 VA
Wyjście aktywnego czujnika temperatury : 0...10 V
Kapilara : 2 m
Wyjście termostatu : Przełączanie
  • Zastosowanie: ochrona przeciwzamrożeniowa
  • Mierzona wartość: temperatura
  • Długość kapilary: 2 metry
  • Zasilanie: 24 V AC
  • Zakres pomiarowy: 0...15°C (nastawa fabryczna 5°C)
  • Wyjście aktywnego czujnika temperatury: 0...10 V
  • Wyjście pasywnego czujnika temperatury: styk przełączający 6(2) A
  • Kasowanie: ręczne lub automatyczne
  • Histereza: 2 K
  • Wyświetlacz: ciekłokrystaliczny LCD, 2 cyfry
  • Połączenie elektryczne: blok zacisków sprężynowych max. 2.5 mm²
  • Wejście kablowe: Dławnica kablowa M16x1.5 mm dla kabla Ø4.5...10 mm
  • Klasa ochrony: IP42



Aktywny czujnik przeciwzamrożeniowy 20DTS-1P3 Belimo stosowany jest do monitorowania temperatury nagrzewnic wodnych/powietrznych w systemach wentylacyjno-klimatyzacyjnych w celu zapobiegania uszkodzeniu chłodnicy przez mróz. Czujnik wyposażony jest w aktywną kapilarę o długości 2 metrów, stale sygnalizują ryzyko zamarznięcia poprzez wyjście analogowe 0...10 V DC oraz poprzez jednobiegunowy bezpotencjałowy styk przełączny.



Dane elektryczne
Wejście kablowe : Dławnica kablowa M16 x 1,5 mm z
odciążeniem dla kabla ø5–10mm
Napięcie znamionowe : AC 24 V
Zakres roboczy : AC 19.2...26.4 V
Pobór mocy AC : 6.6 VA
Połączenie elektryczne : Spring loaded terminal max. 2.5 mm²
Dane funkcjonalne
Zastosowanie : Powietrze
Uwaga dotycząca wyjścia czujnika aktywnego Czujnik temperatury: 0...10 V (≙ 0...15°C)
Regulacja zaworu: 0...10 V (maks. 1 mA)
Uwaga dotycząca wyjścia termostatu : Maks. prąd przełączający 6(2) A @ AC 230 V / 6
A @ DC 24 V
Niezawodność przełączania : Min. prąd przełączający 100 mA @ AC 12 V
Wejście analogowe : 0...10 V (max. 1 mA)
Wyświetlacz : LED, 2 digit segment display
Wskaźnik : LED, 2-cyfrowy wyświetlacz segmentowy
Wyjście pasywnego czujnika temperatury : Przełączanie
Dane pomiarowe
Zakres pomiarowy temperatury : 0...15°C [32...59°F] Default setting: 5°C [41°F]
Stała czasowa τ (63%) w kanale : typowo 90 s @ 0 m/s typowo 40 s @ 0,2 m/s
Przepust kablowy : PA6, czerń
Wartości pomiarowe : Temperatura
Zakres ustawień - temperatura : 1...10°C
Histereza (temperatura) : typ. 2K
Techniczna karta katalogowa : 20DTS-1P..
Dane dotyczące bezpieczeństwa
Temperatura otoczenia : -15...55°C [-5...130°F]
Temperatura czynnika : Do maks. 110°C
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Deklaracja zgodności UE : Oznakowanie CE
Kategoria ochronna obudowy IEC/EN : IP42
Norma jakości : ISO 9001
Wilgotność otoczenia : Maks. 85% wilgotność wzgl., brak kondesacji
Temperatura przechowywania : -25...65°C [-13...149°F]
Kompatybilność elektromagnetyczna : DIN EN 61326-1
Wielkości mierzone : Temperatura
Materiały
Kapilara : Miedź
Obudowa : Spód: PA (RAL 7001, srebrnoszary)
Pokrywa: tworzywo PA, przezroczysta
Kołpak pokrywy: tworzywo ABS
Przegląd typów
Wyjście aktywnego czujnika temperatury : 0...10 V
Kapilara : 2 m
Wyjście termostatu : Przełączanie
Dodatkowe funkcje : Kasowanie ręczne lub automatyczne
Specyfikacja czujnika temperatury
Zakres regulacji : 1...10°C
Strefa nieczułości : typ. 2K
Zakres pomiarowy : 0...15°C [32...59°F]
Ustawienie fabryczne: 5°C [41°F]
Specyfikacja czujnika wilgotności
Stabilność długoterminowa : 2 K według DIN EN 14597
Stała czasowa t (63%) w kanale wentylacyjnym Typowo 90 s przy 0 m/s
Typowo 40 s przy 0,2 m/s
Akcesoria czujnika
