01UT-1D

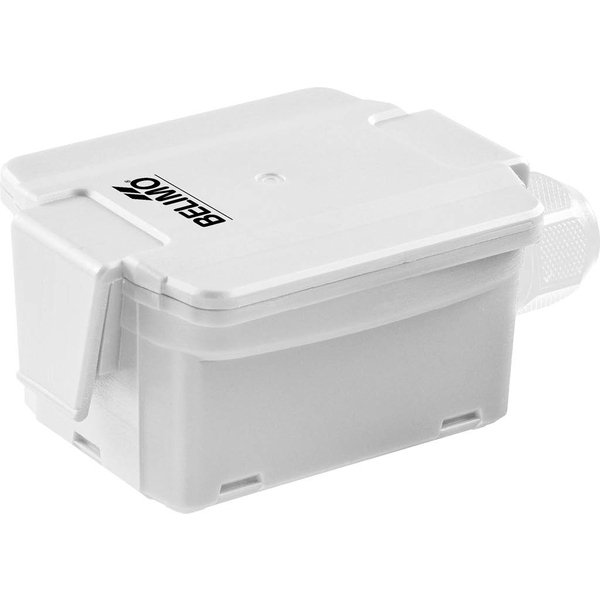

Czujnik temperatury zewnętrznej 01UT-1D Belimo, sygnał wyjściowy NI1000TK5000, zakres pomiarowy -35...50°C
Producent:
Kod produktu: 01UT-1D
  • Rodzaj czujnika: Zewnętrzny
  • Sygnał wyjściowy: NI1000TK5000
  • Zakres pomiarowy: -35...50°C
  • Temperatura maksymalna: 90°C
  • Przepust kablowy: Dławnica kablowa Ø 6...10 mm, PG11 z odciążeniem kabla Ø 6...8 mm
  • Przyłącze kablowe: Zaciski śrubowe maks. 2,5 mm2
  • Temperatura pracy: -35...90°C
  • Klasa ochrony: NEMA 4X / IP65

Czujnik temperatury zewnętrznej 01UT-1A Belimo przystosowany jest do pomiaru temperatury zewnętrznej w instalacjach HVAC, wymagających wysokiej kategorii ochronnej, np. w chłodniach, szklarniach, halach produkcyjnych, czy magazynach.



Dane elektryczne
Wejście kablowe : Dławnica kablowa z odciążeniem kabla
ø6...8 mm
Połączenie elektryczne : Pluggable spring loaded terminal block max.
2.5 mm²
Dane funkcjonalne
Zastosowanie : Powietrze
Wyjście pasywnego czujnika temperatury : Pt100
Pt1000
Ni1000
Ni1000TK5000
NTC1k8
NTC10k (10k2)
NTC10k Carel
NTC20k
Dane pomiarowe
Dokładność pomiaru temperatury, czujnik : Czujniki pasywne w zależności od typu
Prąd pomiarowy : Pt100: <1 mA @ 0°C [32°F]
Pt1000: <0.3 mA @ 0°C [32°F]
Ni1000: <0.3 mA @ 0°C [32°F]
Ni1000TK5000: <0.3 mA @ 0°C [32°F]
NTC1k8: <0.1 mA @ 25°C [77°F]
NTC10k (10k2): <2 mA @ 25°C [77°F]
NTC10k Carel: <0.2 mA @ 25°C [77°F]
NTC20k: <
Przepust kablowy : PA6, biały
pasywny : Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F]
Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F]
NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F]
NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F]
Wartości pomiarowe : Temperatura
Dane dotyczące bezpieczeństwa
Temperatura otoczenia : -35...50°C [-30...122°F]
Temperatura czynnika : -35...50°C [-30...122°F]
Temperatura powierzchni obudowy : Max. 90°C [195°F]
Klasa ochronności IEC/EN : III, Napięcie bezpieczne — niskie (PELV)
Deklaracja zgodności UE : Oznakowanie CE
Certyfikat IEC/EN : IEC/EN 60730-1
Kategoria ochronna obudowy IEC/EN : IP65
Stopień ochrony NEMA/UL : NEMA 4X
Norma jakości : ISO 9001
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Enclosure : UL, typ obudowy 4X
Stopień zanieczyszczenia : 3
Źródło zasilania UL : Class 2 Supply
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie 0.8 kV
Materiały
Płyta montażowa : PC, szary RAL 7001
Obudowa : Pokrywa: PC, biała
Spód: PC, biały
Uszczelka: NBR70, czarna
Odporny na promieniowanie UV
S7
Stała czasowa τ (63%) w pomieszczeniu : Typowo 854 s
Specyfikacja czujnika temperatury
Zakres pomiarowy : -35...50°C [-30...120°F]
