22UTH-150X

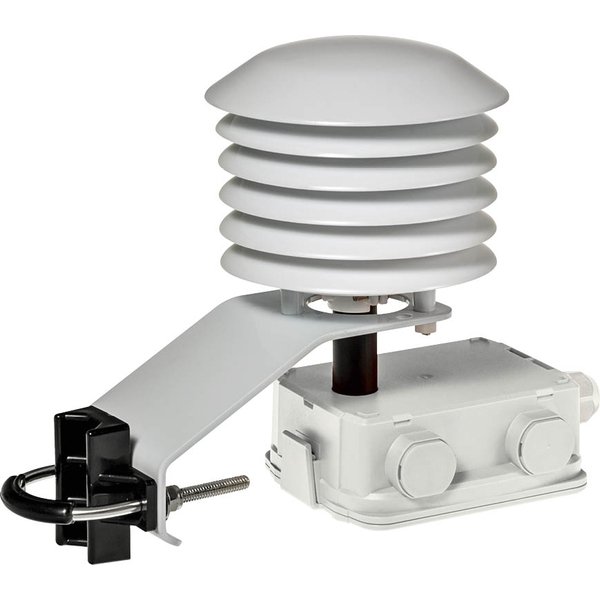

Zewnętrzny czujnik wilgotności i temperatury 22UTH-130X Belimo, komunikacja Modbus, wielozakresowy
Producent: Belimo
Kod produktu: 22UTH-150X
Zakres roboczy : | AC 19...29 V / DC 15...35 V |
Pobór mocy AC : | 4.3 VA |
Pobór mocy DC : | 2.3 W |
Wyjście aktywnego czujnika temperatury : | 0...5 V, 0...10 V |
- Rodzaj czujnika: Zewnętrzny
- Sygnał wyjściowy: komunikacja Modbus
- Zakres pomiaru temperatury: -20...80°C
- Zakres pomiaru wilgotności: względna 0...100%
- Napięcie zasilania: 15...24 V DC / 24 V A
- Przepust kablowy: Dławnica kablowa Ø 6...10 mm, PG11 z odciążeniem kabla Ø 6...8 mm
- Przyłącze kablowe: Zaciski śrubowe maks. 2,5 mm2
- Klasa ochrony: NEMA 4X / IP65
Czujnik wilgotności i temperatury zewnętrznej 22UTH-130X Belimo przystosowany jest do pomiaru temperatury zewnętrznej w instalacjach HVAC, wymagających wysokiej kategorii ochronnej, np. w chłodniach, szklarniach, halach produkcyjnych, czy magazynach.
Dane elektryczne | |
---|---|
Wejście kablowe : | Dławnica kablowa z odciążeniem kabla 2x ø6 mm |
Napięcie znamionowe : | AC/DC 24 V |
Zakres roboczy : | AC 19...29 V / DC 15...35 V |
Pobór mocy AC : | 4.3 VA |
Pobór mocy DC : | 2.3 W |
Połączenie elektryczne : | Pluggable spring loaded terminal block max. 2.5 mm² |
Dane funkcjonalne | |
Zastosowanie : | Powietrze |
Technologia czujników : | Polimerowy czujnik pojemnościowy z filtrem siatkowym ze stali nierdzewnej |
Wyjście napięciowe : | 2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ Uwaga dotycząca wyjścia czujnika aktywnego Sygnał wyjściowy 0...5/10 V regulowany zworą |
Uwaga dotycząca wyjścia czujnika aktywnego : | Sygnał wyjściowy 0...5/10 V regulowany zworą |
Communication : | Modbus RTU |
Dane pomiarowe | |
Zakres pomiarowy temperatury : | Regulowany poprzez Modbus Ustawienie fabryczne: -20...80°C [-5...175°F] Uwaga: maks. temperatura mierzona jest ograniczona maks. temperaturą czynnika (patrz Dane dotyczące bezpieczeństwa) |
Zakres pomiarowy wilgotności : | Regulowany poprzez Modbus Ustawienie fabryczne: 0...100% wilgotności wzgl. |
Dokładność pomiaru wilgotności : | ±2% dla 0...80% wilg. wzgl. przy 25°C |
Stabilność długookresowa : | ±0.3% RH p.a. @ 21°C @ 50% RH ±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F] |
Dokładność pomiaru temperatury, czujnik : | ±0.3°C @ 25°C [±0.5°F @ 77°F] aktywny |
Przepust kablowy : | PA6, biały |
Wartości pomiarowe : | Wilgotność Wilgotność bezwzględna Punkt rosy Entalpia Temperatura |
Zakres pomiarowy punktu rosy : | Regulowany poprzez Modbus Ustawienie fabryczne: -20...80°C [-5...175°F] |
Dane dotyczące bezpieczeństwa | |
Temperatura otoczenia : | -35...50°C [-30...122°F] |
Temperatura czynnika : | -35...50°C [-30...122°F] |
Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
Deklaracja zgodności UE : | Oznakowanie CE |
Certyfikat IEC/EN : | IEC/EN 60730-1 |
Kategoria ochronna obudowy IEC/EN : | IP65 |
Stopień ochrony NEMA/UL : | NEMA 4X |
Norma jakości : | ISO 9001 |
Wilgotność otoczenia : | Dopuszczalna krótkotrwała kondensacja |
Power source UL : | Class 2 Supply |
Enclosure : | UL, typ obudowy 4X |
Zasada działania : | Type 1 |
Stopień zanieczyszczenia : | 3 |
Odporność na impulsy napięciowe - zasilanie : | 0.8 kV |
Konstrukcja : | Independently mounted control |
Wilgotność czynnika : | Dopuszczalna krótkotrwała kondensacja |
Przepływ powietrza w warunkach roboczych : | maks. 12 m/s |
Źródło zasilania UL : | Class 2 Supply |
Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie 0.8 kV |
Materiały | |
Karta katalogowa : | 22UTH-150X |
Obudowa : | Pokrywa: PC, biała Spód: PC, biały Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
S3 | |
Zakres pomiarowy wilgotności bezwzględnej : | Regulowany poprzez Modbus Ustawienie fabryczne: 0...80 g/m³ |
Zakres pomiarowy entalpii : | Regulowany poprzez Modbus Ustawienie fabryczne: 0...85 kJ/kg |
S7 | |
Stała czasowa τ (63%) w pomieszczeniu : | Typowo 16 s przy 0 m/s |
Przegląd typów | |
Komunikacja : | Modbus RTU |
Wyjście aktywnego czujnika temperatury : | 0...5 V, 0...10 V |
Wyjście aktywnego czujnika wilgotności : | 0...5 V, 0...10 V |
Specyfikacja czujnika temperatury | |
Zakres pomiarowy : | Regulowany poprzez Modbus Ustawienie fabryczne: 0...100% wilgotności wzgl. Zakres pomiarowy wilgotności bezwzględnej Regulowany poprzez Modbus Ustawienie fabryczne: 0...80 g/m³ |
Specyfikacja czujnika wilgotności | |
Stabilność długoterminowa : | ±0.3% RH p.a. @ 21°C @ 50% RH |
Dokładność : | ±2% dla 0...80% wilg. wzgl. przy 25°C |
Przyrządy serwisowe
A-22G-A05
Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
