P-22RTM-1U00A-2
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Z interfejsem komunikacyjnym |

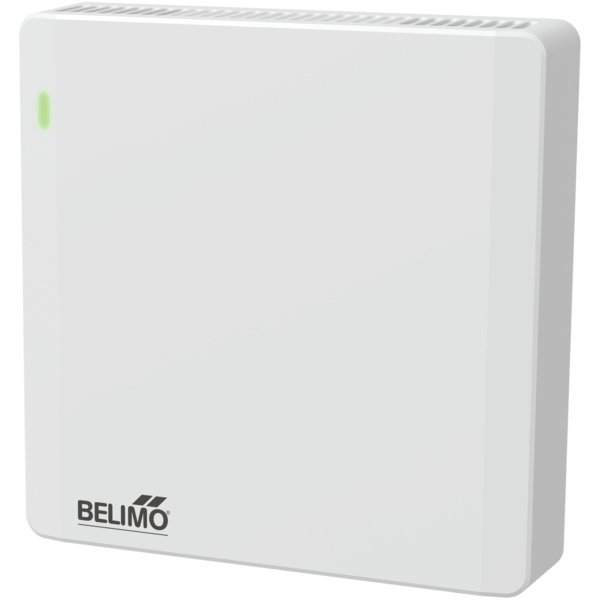

Wszechstronny czujnik i zadajnik pomieszczeniowy
To zaawansowane urządzenie zostało zaprojektowane do precyzyjnego monitorowania warunków wewnątrz pomieszczeń. Umożliwia pomiar temperatury, wilgotności względnej oraz stężenia dwutlenku węgla (CO₂). Dodatkowo, pełni funkcję zadajnika, pozwalając użytkownikom na łatwą regulację nastaw temperatury i trybu wentylacji.
Uniwersalna komunikacja i integracja
Czujnik wyposażono w szerokie możliwości komunikacyjne, w tym obsługę protokołów MP-Bus, Modbus RTU oraz BACnet MS/TP. Taka elastyczność gwarantuje bezproblemową integrację z systemami automatyki budynkowej pochodzącymi od różnych dostawców.
Konfiguracja i uruchomienie z aplikacją Belimo Assistant 2
Instalacja i parametryzacja urządzenia są niezwykle proste dzięki dedykowanej aplikacji Belimo Assistant 2. Pozwala ona na szybką i wygodną konfigurację wszystkich ustawień czujnika.
Intuicyjna obsługa dla użytkownika końcowego
Użytkownicy mogą w łatwy sposób odczytywać bieżące parametry panujące w pomieszczeniu oraz dostosowywać nastawy za pomocą aplikacji Belimo Display App na smartfonie. Dostęp do aplikacji można zabezpieczyć czterocyfrowym kodem, chroniąc ustawienia przed nieautoryzowanymi zmianami.
Niezawodny pomiar CO₂ dzięki technologii dwukanałowej
Sercem urządzenia jest zaawansowany czujnik CO₂ działający w technologii niedyspersyjnej absorpcji podczerwieni (NDIR) w systemie dwukanałowym. W odróżnieniu od standardowych rozwiązań, technologia ta skutecznie kompensuje efekty starzenia się podzespołów, minimalizując dryft pomiarowy. Zapewnia to długotrwałą stabilność i dokładność wskazań bez konieczności regularnej kalibracji z wykorzystaniem świeżego powietrza, co jest idealne dla obiektów o pracy ciągłej.
Dodatkowe cechy i funkcje
- Wejście cyfrowe: Urządzenie posiada jedno wejście cyfrowe dla zestyku bezpotencjałowego, co umożliwia podłączenie dodatkowych czujników, takich jak czujnik otwarcia okna czy czujnik obecności.
- Wskaźnik LED (funkcja sygnalizacji świetlnej): Wybrane modele (z pomiarem CO₂) posiadają wskaźnik LED, który wizualnie informuje o poziomie stężenia CO₂ w pomieszczeniu (kolory zielony, żółty, czerwony). Funkcję tę można konfigurować lub wyłączyć za pomocą aplikacji.
- Precyzyjny pomiar temperatury: Czujnik posiada wbudowaną kompensację temperatury, która niweluje wpływ ciepła wydzielanego przez własne układy elektroniczne, co gwarantuje wysoką dokładność odczytów temperatury otoczenia.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy AC: | 1 VA |
| Pobór mocy DC: | 0.5 W |
| Połączenie elektryczne: | Zacisk sprężynowy 0.25...1.5 mm² (23-15 AWG, tylko żyły miedziane, Rodzaj kabla (USA i Kanada): klasa CL2 lub wyższa) |
| Wejście kablowe: | Strona tylna, Strona górna, Strona dolna |
| Komunikacja po szynie danych | |
| Komunikacja: | Modbus RTU, BACnet MS/TP, MP-Bus |
| Liczba węzłów: | BACnet / Modbus (patrz opis interfejsu), MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wskaźnik: | Belimo Display App i LED (do CO₂ TLF) |
| Wejście/wyjście: | 1 wejście cyfrowe zestyku bezpotencjałowego |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂, Wilgotność, Punkt rosy, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | 0...2000 ppm |
| Dokładność: | ±(50 ppm + 2% wartości mierzonej) |
| Stabilność długoterminowa: | ±20 ppm p.a. |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.03°C p.a. @ 25°C [±0.05°F p.a. @ 77°F] |
| Specyfikacja czujnika wilgotności | |
| Zakres pomiarowy: | 0...100% RH |
| Zakres pomiarowy punktu rosy: | -50...50°C [-60...120°F] |
| Dokładność: | ± 2% w zakresie 0...90% wilg. wzgl. przy temp. 25°C |
| Stabilność długoterminowa: | ±0.25% RH p.a. @ 25°C @ 50% RH |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP30 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus wg UL60730-1, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...70°C [-40...160°F] |
| Materiały | |
| Obudowa: | Poliwęglan, biały, RAL 9003, UL94V-0 |
| Wymiary | |
| Masa: | 0.14 kg |
