P-22RTM-1U00D-2
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Z interfejsem komunikacyjnym |

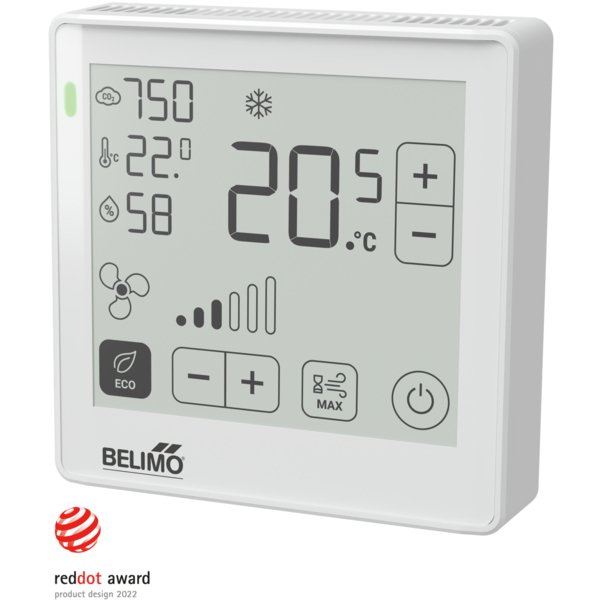

Zaawansowany zadajnik pomieszczeniowy do monitorowania jakości powietrza
Nowoczesny zadajnik pomieszczeniowy przeznaczony do kompleksowego monitorowania jakości powietrza w pomieszczeniach. Urządzenie precyzyjnie mierzy stężenie dwutlenku węgla (CO₂), temperaturę oraz wilgotność względną. Umożliwia użytkownikom intuicyjne regulowanie nastaw temperatury i poziomów wentylacji, zapewniając optymalny komfort i efektywność energetyczną.
Wyposażony w wysokokontrastowy, dotykowy wyświetlacz ePaper, który gwarantuje doskonałą czytelność z każdego kąta, przypominając tradycyjny papier. Dzięki uniwersalnym protokołom komunikacyjnym, takim jak MP-Bus, Modbus RTU i BACnet MS/TP, zadajnik można bezproblemowo zintegrować z regulatorami różnych producentów. Konfiguracja i uruchomienie są niezwykle proste dzięki dedykowanej aplikacji Belimo Assistant App.
Kluczowe cechy produktu
- Kompleksowy pomiar: Jednoczesny pomiar temperatury, wilgotności, punktu rosy oraz stężenia CO₂ (w zależności od modelu).
- Wyświetlacz dotykowy ePaper: Energooszczędny i czytelny ekran dotykowy zapewnia intuicyjną obsługę i dostęp do wszystkich funkcji.
- Wszechstronna komunikacja: Bezproblemowa integracja z systemami automatyki budynkowej dzięki obsłudze protokołów MP-Bus, Modbus RTU oraz BACnet MS/TP.
- Łatwa konfiguracja: Szybkie uruchomienie i personalizacja ustawień za pomocą smartfona i aplikacji Belimo Assistant App poprzez NFC.
- Dodatkowe wejście cyfrowe: Możliwość podłączenia zewnętrznych urządzeń, takich jak czujnik otwarcia okna czy czujnik obecności, dla rozszerzenia funkcjonalności systemu.
Zaawansowana technologia pomiaru
Zadajnik wykorzystuje zaawansowane technologie, aby zapewnić najwyższą dokładność i stabilność pomiarów.
- Dwukanałowy pomiar CO₂: Technologia niedyspersyjnej absorpcji podczerwieni (NDIR) z dwoma kanałami (pomiarowym i odniesienia) minimalizuje zjawisko dryftu wynikające ze starzenia się komponentów. Dzięki temu czujnik utrzymuje wysoką dokładność przez długi czas i nie wymaga regularnej kalibracji świeżym powietrzem, co jest idealnym rozwiązaniem dla obiektów o stałym obłożeniu.
- Kompensacja ciepła własnego: Układy elektroniczne urządzenia wydzielają niewielkie ilości ciepła. Zadajnik posiada wbudowany mechanizm kompensacji, który eliminuje wpływ tego ciepła na pomiar temperatury, co gwarantuje odczyt rzeczywistej temperatury otoczenia.
Intuicyjny interfejs użytkownika
Wyświetlacz ePaper prezentuje wszystkie kluczowe informacje w przejrzysty sposób. Użytkownik ma stały dostęp do danych i może łatwo zmieniać ustawienia za pomocą pól dotykowych. Wygląd interfejsu można personalizować za pomocą aplikacji Belimo Assistant.
Wyświetlane informacje obejmują:
- Bieżące stężenie CO₂ (wraz z sygnalizacją świetlną LED w modelu P-22RTM)
- Aktualna temperatura i wilgotność względna
- Poziom prędkości wentylatora (6 poziomów)
- Status trybu Eco, chłodzenia lub ogrzewania
- Informacje o błędach lub ostrzeżeniach systemu
- Status instalacji HVAC (włączona / wyłączona / tryb ochrony)
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy AC: | 1 VA |
| Pobór mocy DC: | 0.5 W |
| Połączenie elektryczne: | Zacisk sprężynowy 0.25...1.5 mm² (23-15 AWG, tylko żyły miedziane. Rodzaj kabla (USA i Kanada): klasa CL2 lub wyższa) |
| Wejście kablowe: | Strona tylna, Strona górna, Strona dolna |
| Komunikacja po szynie danych | |
| Communication: | Modbus RTU, BACnet MS/TP, MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wskaźnik: | Wyświetlacz dotykowy ePaper i dioda LED, 69x62 mm |
| Wejście/wyjście: | 1 wejście cyfrowe zestyku bezpotencjałowego |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂, Wilgotność, Punkt rosy, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | 0...2000 ppm |
| Dokładność: | ±(50 ppm + 2% wartości mierzonej) |
| Stabilność długoterminowa: | ±20 ppm p.a. |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.03°C p.a. @ 25°C [±0.05°F p.a. @ 77°F] |
| Specyfikacja czujnika wilgotności | |
| Zakres pomiarowy: | 0...100% RH |
| Zakres pomiarowy punktu rosy: | -50...50°C [-60...120°F] |
| Dokładność: | ± 2% w zakresie 0...90% wilg. wzgl. przy temp. 25°C |
| Stabilność długoterminowa: | ±0.25% RH p.a. @ 25°C @ 50% RH |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP30 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus wg UL60730-1, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...70°C [-40...160°F] |
| Materiały | |
| Obudowa: | Poliwęglan, biały, RAL 9003, UL94V-0 |
| Wymiary i masa | |
| Masa: | 0.17 kg |
