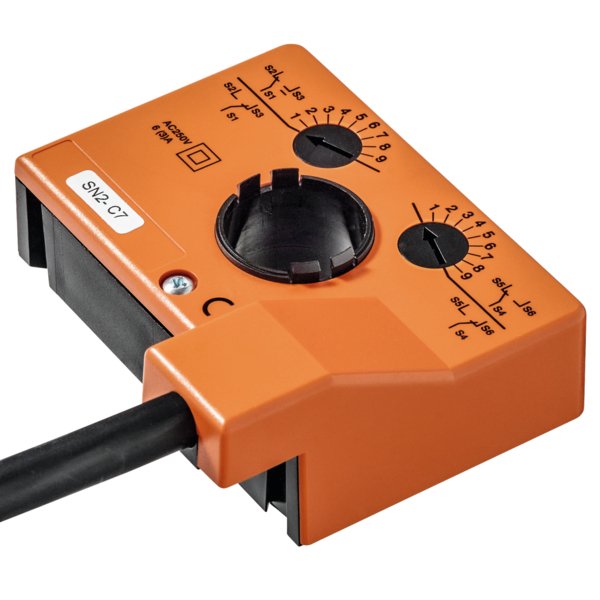

SN2-C7

Styk pomocniczy 2 x SPDT

Kod produktu: SN2-C7

Licznik chłodu
Klasyfikacja :	Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1
Rejestracja :	Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K
Zakres pracy :	Zakres temperatury czynnika, czujnik przepływu: 5...50°C
Monitorowanie stężenia glikolu
Dokładność pomiaru monitorowania glikolu :	±4% (0...40%)
Błąd powtarzalności :	0...40% lub >40%
Licznik ciepła
Specyfikacja czujnika ciśnienia
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń :	Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Zasada działania :	Type 1.AA.B Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Techniczna karta katalogowa :	BF24-TN-ST
Komunikacja po szynie danych
Stabilność długoterminowa :	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Liczba węzłów :	Modbus, patrz opis interfejsu
Ustawienia zakresu pomiaru ciśnienia :	Ustawienia Zakres Zakres [inch Ustawienie
Dokładność :	Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa
Uwaga dotycząca kąta obrotu :	w tym. 5° na napinanie sprężyny powrotnej
Długość sondy :	65 mm
Moment obrotowy - silnik :	18 Nm
Dane dotyczące bezpieczeństwa
Kategoria ochronna styku pomocniczego IEC/ :	II, Wzmocniona izolacja EN
Kategoria ochronna obudowy IEC/EN :	IP54
Stopień ochrony, wskazówka :	Stopień ochrony IP we wszystkich położeniach montażowych
Stopień zanieczyszczenia :	3
Temperatura otoczenia - praca normalna :	-30...50°C
Temperatura otoczenia - funkcja :	Pozycja bezpieczna będzie utrzymywana przy
bezpieczeństwa :	temperaturach nieprzekraczających 75°C
∆p [kPa] :	22
Q'max [kW] :	3500
PN :	25
Licznik ciepła
Klasyfikacja :	Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1
Rejestracja :	Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K
Licznik chłodu
Zakres pracy :	Zakres temperatury czynnika, czujnik przepływu: 5...50°C
Dane elektryczne
Styk pomocniczy :	2x SPDT, 0...100%, regulowany z krokiem 10%
Obciążalność styku pomocniczego :	6 A (3 A indukcyjne), AC 250 V
Punkty przełączania styku pomocniczego :	Nastawialny w całym zakresie obrotu siłownika 0...10. Możliwe ustawienie wstępne przy użyciu skali.
Przyłącze styku pomocniczego :	Kabel 1 m, 6 x 0.75 mm²
Dane dotyczące bezpieczeństwa
Kategoria ochronna obudowy IEC/EN :	IP54
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń :	Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych
Certyfikat IEC/EN :	IEC/EN 60730-1
Stopień zanieczyszczenia :	3
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Kategoria dokumentu :	bezobsługowy
Temperatura otoczenia :	-30...50°C [-22...122°F]
Odporność na impulsy napięciowe - styk :	4 kV pomocniczy
Rodzaj czynności :	Type 1.B
Klasa ochronności IEC/EN :	II, Wzmocniona izolacja
Masa
Masa :	0.18 kg
Temperatura przechowywania :	-40...50°C
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Kategoria dokumentu :	bezobsługowy
Temperatura zadziałania bezpiecznika :	Temperatura na zewnątrz kanału 72°C
termicznego :	Temperatura wewnętrzna kanału 72°C (kolor czarny)
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa :	2.8 kg
