ZBAE72

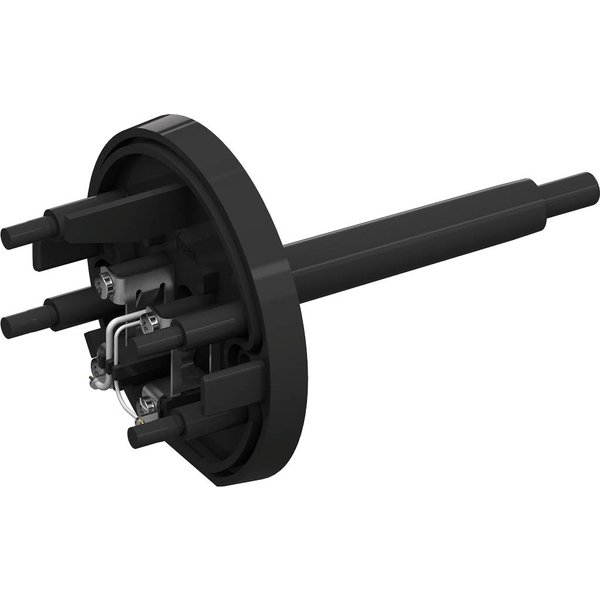

Zapasowy element wyzwalający do BAE, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mm
Kod produktu: ZBAE72
| Dane pomiarowe | |
|---|---|
| Błąd powtarzalności : | 0...60% lub >60% |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Czujnik temperatury T1 / T2 : | Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie Długość kabla czujnika zewnętrznego T1: 3 m |
| Pomiar temperatury | |
| Measuring accuracy temperature difference : | ±0.18 K @ ΔT = 10 K ±0.23 K @ ΔT = 20 K |
| Rozdzielczość : | 0.05°C |
| Measuring accuracy absolute temperature : | ± 0.35°C @ 10°C (Pt1000 EN60751 Class B) ± 0.6°C @ 60°C (Pt1000 EN60751 Class B) |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...60%) |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U : | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U : | 0...10 V 0.5...10 V |
| Poziom mocy akustycznej – silnik : | 35 dB(A) (DN 15, 20, 25, 32) 45 dB(A) (DN 40, 50) |
| Dokładność regulacji : | ±5% (wartości 25...100% V'nom) @ 0% obj. glikolu |
| Uwaga dotycząca dokładności regulacji : | ±10% (wartości 25...100% V'nom) @ 0...60% obj. glikolu |
| Min. regulowany przepływ : | 1% V'nom |
| Ręczne przestawianie : | przyciskiem, z możliwością blokady |
| przepływu : | glikolu |
| Dyrektywa w sprawie urządzeń ciśnieniowych : | Oznakowanie CE zgodnie z 2014/68/WE |
| Zasada działania : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Stopień zanieczyszczenia : | 3 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Stopień ochrony, wskazówka : | Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 Dyrektywa w sprawie przyrządów pomiarowych Oznakowanie CE zgodnie z 2014/32/UE |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Certyfikat IEC/EN : | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości : | ISO 9001 |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Dyrektywa w sprawie przyrządów : | Oznakowanie CE zgodnie z 2014/32/UE pomiarowych Dyrektywa w sprawie urządzeń ciśnieniowych Oznakowanie CE zgodnie z 2014/68/WE |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne — niskie (PELV) |
| Komunikacja po szynie danych | |
| Liczba węzłów : | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Zakres roboczy Y : | 2...10 V |
| Impedancja wejściowa : | 100 kΩ |
| Regulowany zakres roboczy Y : | 0.5...10 V |
| Wskazówka dotycząca dokładności pomiaru : | ±6% (wartości 25...100% V'nom) @ 0...60% obj. |
| Min. mierzony przepływ : | 0.5% V'nom |
| Metoda pomiaru : | Ultradźwiękowy pomiar przepływu objętościowego |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna obudowy IEC/EN : | IP40 Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45. Moduł czujnika: IP65 |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Wartości pomiarowe : | Przepływ Temperatura |
| Uwaga dotycząca różnicy ciśnień : | 200 kPa w celu zapewnienia cichej pracy |
| Sterowanie oraz interfejs komunikacyjny : | BACnet/IP, BACnet MS/TP Modbus TCP, Modbus RTU MP-Bus Cloud |
| Parametryzowanie : | przez NFC, za pomocą aplikacji Belimo Assistant przez wbudowany serwer WWW |
| Materiały | |
| Element zamykający : | Stal nierdzewna |
| Oś : | Stal nierdzewna |
| Techniczna karta katalogowa : | EV..R3+BAC |
| Rurka pomiarowa przepływu : | Korpus z mosiądzu niklowanego |
| Uszczelnienie osi : | Pierścień samouszczelniający (o-ring) z EPDM |
| Korpus zaworu : | Mosiądz |
| Tuleja do montażu czujnika temperatury : | Mosiądz |
| Trójnik : | Niklowany korpus mosiężny |
| Przegląd typów | |
| G ["] : | 1 1/4 |
| Rp ["] : | 1 |
| V'nom [l/s] : | 0.97 |
| V'nom [l/h] : | 58.3 |
| V'nom [m³/h] : | 3.5 |
| kvs teor. [m³/h] : | 8.1 |
| PN : | 25 |
| Dane elektryczne | |
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca : | 4 W (DN 15, 20, 25) 5 W (DN 32, 40, 50) |
| Pobór mocy w stanie spoczynku : | 3.7 W (DN 15, 20, 25) 3.9 W (DN 32, 40, 50) |
| Moc znamionowa : | 6.5 VA (DN 15, 20, 25) 7.5 VA (DN 32, 40, 50) |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 6x 0.75 mm² |
| Połączenie z Ethernetem : | Gniazdo wtykowe RJ45 |
| Power over Ethernet PoE : | DC 37...57 V 11 W (PD13W) IEEE 802.3af/at, typ 1, klasa 3 |
| Okablowanie : | 24 V AC/DC, długość kabla <100 m, nie jest wymagane ekranowanie ani skręcanie Do zasilania przez PoE zalecane są kable ekranowane |
| Napięcie znamionowe : | AC/DC 24 V |
| Pomiar przepływu | |
| Dokładność pomiaru przepływu : | ±2% (wartości 25...100% V'nom) @ 0% obj. glikolu |
