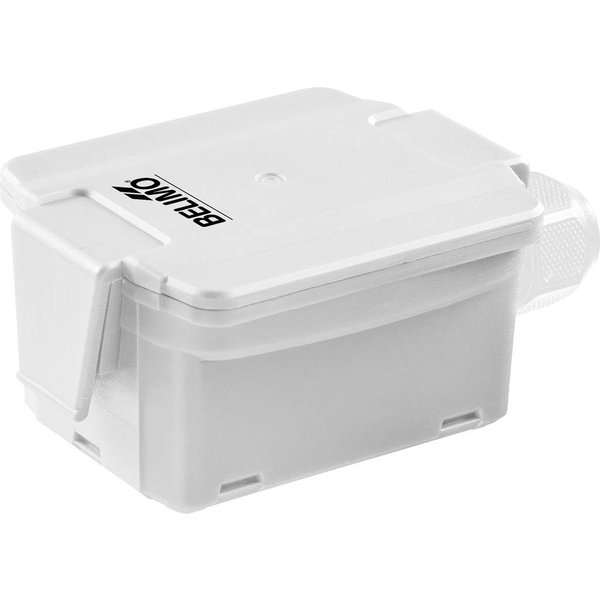

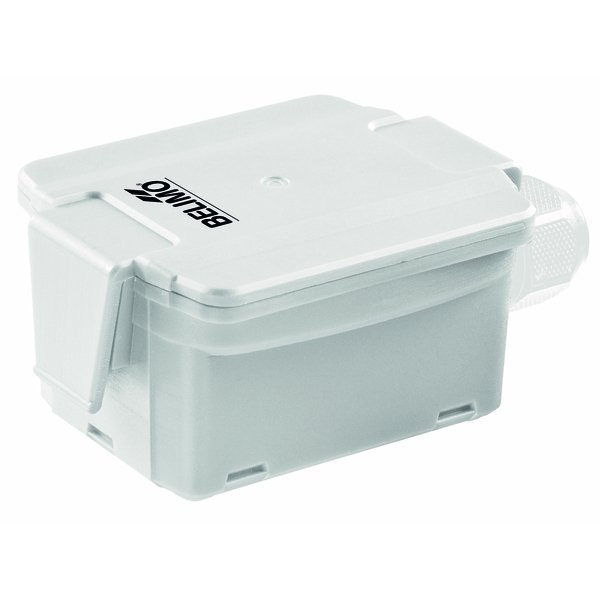

01UT-1A
Czujnik temperatury zewnętrznej 01UT-1A Belimo, sygnał wyjściowy PT100, zakres pomiarowy -35...50°C
Producent: Belimo
Kod produktu: 01UT-1A
| Zastosowanie: | Powietrze |
- Rodzaj czujnika: Zewnętrzny
- Sygnał wyjściowy: PT100
- Zakres pomiarowy: -35...50°C
- Temperatura maksymalna: 90°C
- Przepust kablowy: Dławnica kablowa Ø 6...10 mm, PG11 z odciążeniem kabla Ø 6...8 mm
- Przyłącze kablowe: Zaciski śrubowe maks. 2,5 mm2
- Temperatura pracy: -35...90°C
- Klasa ochrony: NEMA 4X / IP65
Czujnik temperatury zewnętrznej 01UT-1A Belimo przystosowany jest do pomiaru temperatury zewnętrznej w instalacjach HVAC, wymagających wysokiej kategorii ochronnej, np. w chłodniach, szklarniach, halach produkcyjnych, czy magazynach.
| Błąd powtarzalności : | 0...60% lub >60% |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
|---|---|
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Czujnik temperatury T1 / T2 : | Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie Długość kabla czujnika zewnętrznego T1: 3 m |
| Pomiar temperatury | |
| Measuring accuracy temperature difference : | ±0.18 K @ ΔT = 10 K ±0.23 K @ ΔT = 20 K |
| Rozdzielczość : | 0.05°C |
| Measuring accuracy absolute temperature : | ± 0.35°C @ 10°C (Pt1000 EN60751 Class B) ± 0.6°C @ 60°C (Pt1000 EN60751 Class B) |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...60%) |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Wartości pomiarowe : | Przepływ Temperatura |
| Stopień zanieczyszczenia : | 3 |
| Źródło zasilania UL : | Class 2 Supply |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie 0.8 kV |
| Dodatkowe funkcje : | Czujnik zewnętrzny |
| 0...160 : | 0...150 |
| Przegląd typów | |
| Wyjście aktywnego czujnika temperatury : | 4...20 mA |
| Materiały | |
| Płyta montażowa : | PC, szary RAL 7001 |
| Obudowa : | Pokrywa: PC, biała Spód: PC, biały Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Specyfikacja czujnika wilgotności | |
| Stabilność długoterminowa : | ±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F] |
| S7 | |
| Stała czasowa τ (63%) w pomieszczeniu : | Typowo 854 s |
| Zakres pomiarowy : | -35...50°C [-30...120°F] |
| Dane elektryczne | |
| Wejście kablowe : | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Połączenie elektryczne : | Pluggable spring loaded terminal block max. 2.5 mm² |
| Dane funkcjonalne | |
| Zastosowanie : | Powietrze |
| Wyjście pasywnego czujnika temperatury : | Pt100 Pt1000 Ni1000 Ni1000TK5000 NTC1k8 NTC10k (10k2) NTC10k Carel NTC20k |
| Dane pomiarowe | |
| Dokładność pomiaru temperatury, czujnik : | Czujniki pasywne w zależności od typu |
| Prąd pomiarowy : | Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC1k8: <0.1 mA @ 25°C [77°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC10k Carel: <0.2 mA @ 25°C [77°F] NTC20k: < |
| Przepust kablowy : | PA6, biały |
| pasywny : | Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Wartości pomiarowe : | Temperatura |
| Dane dotyczące bezpieczeństwa | |
| Temperatura otoczenia : | -35...50°C [-30...122°F] |
| Temperatura czynnika : | -35...50°C [-30...122°F] |
| Temperatura powierzchni obudowy : | Max. 90°C [195°F] |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne — niskie (PELV) |
| Deklaracja zgodności UE : | Oznakowanie CE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 |
| Kategoria ochronna obudowy IEC/EN : | IP65 |
| Stopień ochrony NEMA/UL : | NEMA 4X |
| Norma jakości : | ISO 9001 |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Enclosure : | UL, typ obudowy 4X |
| Specyfikacja czujnika temperatury | |
