SGF24

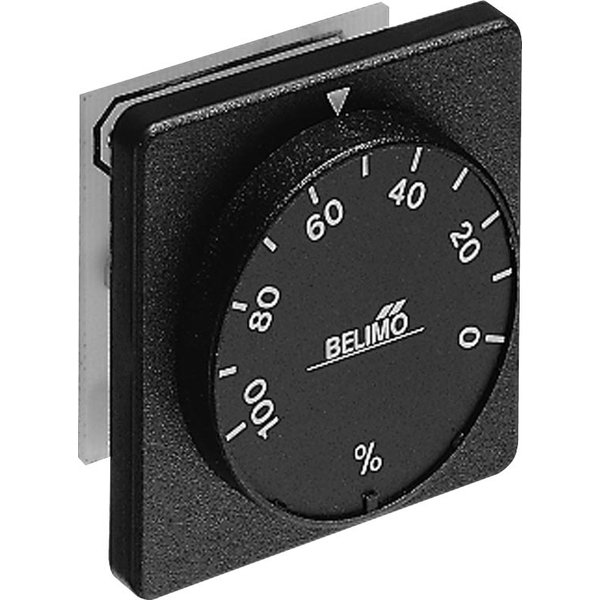

Pozycjoner do montażu tablicowego SGF24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
Producent: Belimo
Kod produktu: SGF24
| Napięcie zasilania: | AC/DC 24 V |
| Połączenie elektryczne: | Zaciski 1.5 mm² |
| Kategoria ochronna: | IP40 |
Cechy:
- Pozycjoner do montazu tablicowego
- 0...100%
- Wybierany zakres pracy 0...10 V DC lub 2...10 V DC
| Zasada działania : | Type 1 |
| Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Masa | |
|---|---|
| Masa : | 0.55 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Techniczna karta katalogowa : | TMC230ASR |
| Kategoria dokumentu : | bezobsługowy |
| Odporność na impulsy napięciowe - zasilanie : | 2.5 kV Odporność na impulsy napięciowe - sterowanie 0.8 kV |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa | |
| Masa : | 0.70 kg |
| Dane dotyczące bezpieczeństwa | |
| Kategoria dokumentu : | bezobsługowy |
| Odporność na impulsy napięciowe - : | 0.8 kV sterowanie |
| Stopień zanieczyszczenia środowiska : | 3 |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Zasada działania : | Type 1 |
| Temperatura otoczenia : | -20...50°C |
| Temperatura przechowywania : | -40...80°C |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
| Klasa ochronności IEC/EN : | II, Wzmocniona izolacja |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie 2.5 kV |
| Kategoria ochronna obudowy IEC/EN : | IP40 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Podstawa obudowy : | szary RAL 7035 |
| Pokrywa obudowy : | szary RAL 7035 |
| Napięcie zasilania : | AC/DC 24 V |
| Przyłącze zasilania / sterowania : | Zaciski 1.5 mm² |
| Dane elektryczne | |
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Moc znamionowa : | 1 VA |
| Pobór mocy - praca : | 0.3 W |
| Uwaga dotycząca mocy wyjściowej : | do maks. 10 siłowników |
| Dane funkcjonalne | |
| Wskazówka dotycząca zakresu roboczego Y : | Wybierany zakres roboczy 0...10 V lub 2...10 V |
| Skala : | 0…100% (kąt obrotu można zmniejszyć mechanicznie pokrętłem) |
| Bezpieczeństwo | |
