BAT72

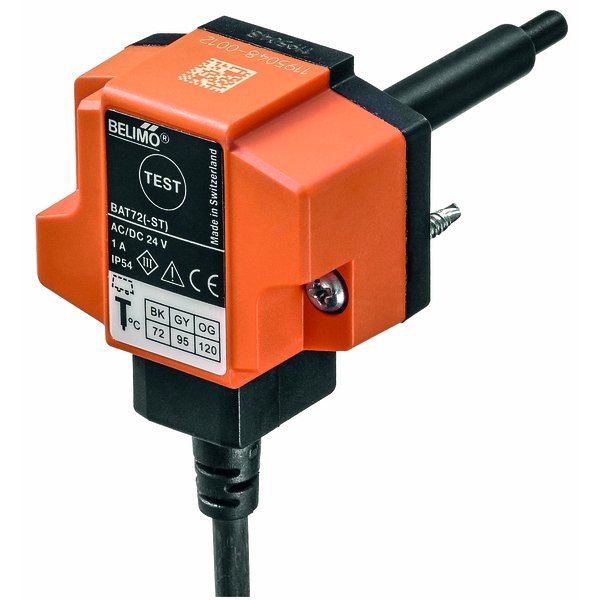

Wyzwalacz termoelektryczny BAT72 do klap pożarowych

Wyzwalacz termoelektryczny BAT72 to kluczowy element systemów bezpieczeństwa pożarowego, przeznaczony do stosowania z klapami odcinającymi w instalacjach wentylacji i klimatyzacji. Jego zadaniem jest niezawodne przerwanie obwodu zasilania siłownika klapy w momencie wykrycia krytycznej temperatury, co prowadzi do jej zamknięcia. Urządzenie zostało przetestowane i jest zgodne z normą ISO 10294-4.

Zasada działania

Urządzenie jest wyposażone w dwa niezależne bezpieczniki termiczne, które zapewniają podwójne zabezpieczenie:

• Bezpiecznik wewnętrzny (w kanale): Reaguje na temperaturę wewnątrz kanału wentylacyjnego. Standardowo aktywuje się przy 72°C. Jego zadziałanie powoduje trwałe i nieodwracalne odcięcie zasilania siłownika. Element ten jest wymienny.
• Bezpiecznik zewnętrzny (temperatura otoczenia): Chroni siłownik przed przegrzaniem, reagując na temperaturę otoczenia przekraczającą 72°C. Jego zadziałanie również odcina zasilanie na stałe. W przypadku jego aktywacji, konieczna jest wymiana całego urządzenia.

Funkcjonalność systemu można w prosty sposób sprawdzić za pomocą wbudowanego przycisku testowego, który symuluje przerwanie zasilania.

Główne cechy produktu

• Zasilanie napięciem znamionowym AC/DC 24 V.
• Prosty i szybki montaż dzięki wstępnie zmontowanej konstrukcji oraz dołączonym wkrętom samowiercącym.
• Obudowa o klasie szczelności IP54, zapewniająca ochronę przed pyłem i wodą.
• Wysoka niezawodność potwierdzona certyfikatem CE oraz badaniem higienicznym wg VDI 6022 część 1.
• Standardowa długość sondy kanałowej wynosi 65 mm.

Dostosowanie i opcje

Istnieje możliwość dostosowania temperatury zadziałania bezpiecznika wewnętrznego poprzez zastosowanie opcjonalnych, wymiennych elementów wyzwalających. Dostępne temperatury to 95°C (kolor szary), 120°C (kolor pomarańczowy) oraz 140°C (kolor czerwony). Standardowy element na 72°C ma kolor czarny.

Uwagi dotyczące bezpieczeństwa

• Urządzenie należy stosować wyłącznie w celach opisanych w dokumentacji.
• Zabronione jest otwieranie obudowy oraz samodzielna naprawa lub wymiana wewnętrznych komponentów (poza wymiennym bezpiecznikiem kanałowym).
• Urządzenie zawiera elementy elektroniczne i nie może być wyrzucane wraz z odpadami komunalnymi. Zużyty produkt należy utylizować zgodnie z obowiązującymi przepisami.
