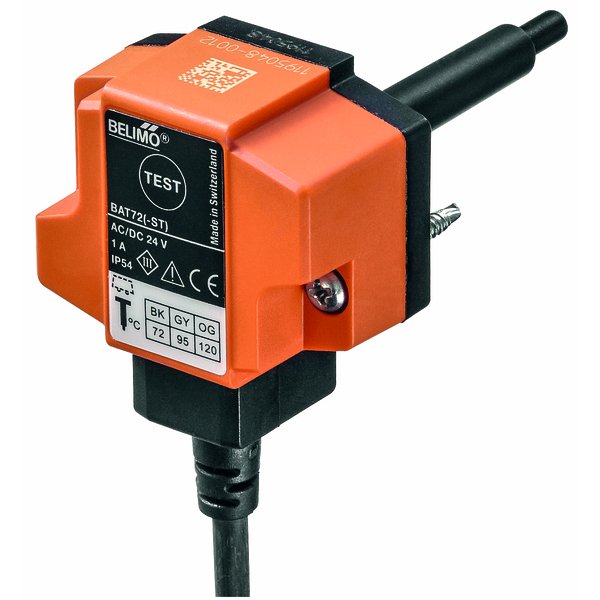

BAT72-ST

Termoelektryczny wyzwalacz przeznaczony do klap wentylacji pożarowej w instalacjach wentylacyjnych i klimatyzacyjnych. Urządzenie zostało zaprojektowane z myślą o łatwej integracji z systemami sterowania i monitorowania, dzięki zastosowaniu wtyczek połączeniowych. Wyzwalacz zasilany jest napięciem AC/DC 24 V i został przetestowany zgodnie z normą ISO 10294-4.

Zasada działania i kluczowe cechy

Urządzenie jest zgodne z wymogami normy ISO 10294-4. Jego działanie opiera się na dwóch bezpiecznikach termicznych, które zapewniają niezawodną ochronę w warunkach pożaru:

• Bezpiecznik wewnętrzny: Reaguje na temperaturę wewnątrz kanału wentylacyjnego. Standardowa temperatura zadziałania wynosi 72°C. Jego aktywacja powoduje trwałe odcięcie zasilania. Ten element jest wymienny.
• Bezpiecznik zewnętrzny: Monitoruje temperaturę otoczenia i aktywuje się po przekroczeniu 72°C, chroniąc siłownik przed przegrzaniem. Jest on niewymienny – jego zadziałanie wymaga wymiany siłownika.

Zadziałanie któregokolwiek z bezpieczników powoduje nieodwracalne przerwanie obwodu zasilania. Poprawność działania systemu można w każdej chwili zweryfikować za pomocą wbudowanego przycisku testowego.

Łatwy montaż i podłączenie

Instalacja jest szybka i prosta dzięki wstępnie zmontowanej konstrukcji oraz dołączonym do zestawu śrubom samowiercącym i blachowkrętom. Urządzenie jest wyposażone w kabel zasilający o długości 1 metra z fabrycznie zamontowaną wtyczką, co znacząco ułatwia podłączenie do odpowiednich urządzeń sterujących lub monitorujących.

Elastyczność i konfiguracja

• Temperatura zadziałania: Domyślna temperatura aktywacji bezpiecznika w kanale wynosi 72°C (sonda w kolorze czarnym). Istnieje możliwość zastosowania opcjonalnych elementów wyzwalających o temperaturach 95°C, 120°C oraz 140°C.
• Długość sondy: Standardowa sonda kanałowa ma długość 65 mm. Dostępna jest również wersja o długości 90 mm jako opcja.

Certyfikaty i normy

Produkt posiada klasę ochronności III (SELV - bezpieczne napięcie niskie) oraz stopień ochrony obudowy IP54. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywą EMC (2014/30/WE) oraz dyrektywą niskonapięciową (2014/35/UE). Wyzwalacz przeszedł również badanie higieniczne zgodnie z normą VDI 6022 część 1.

Uwagi dotyczące bezpieczeństwa

• Urządzenie może być stosowane wyłącznie w dziedzinach wymienionych w dokumentacji. Nie wolno go stosować w samolotach i innych środkach transportu powietrznego.
• Zabrania się odłączania kabli od urządzenia.
• Użytkownik nie może otwierać obudowy ani samodzielnie wymieniać czy naprawiać żadnych jej elementów. Naprawy mogą być wykonywane wyłącznie przez producenta.
• Produkt zawiera komponenty elektryczne i elektroniczne. Po zużyciu należy go zutylizować zgodnie z obowiązującymi przepisami, a nie wyrzucać wraz z odpadami komunalnymi.
