BAT72/9
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

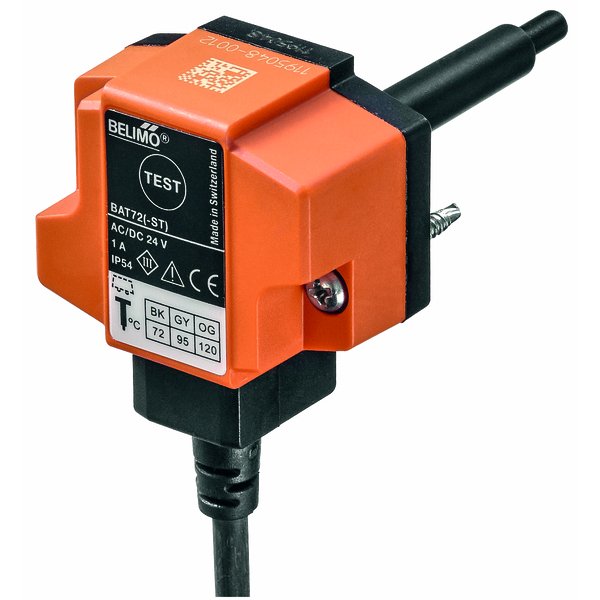

Wyzwalacz termoelektryczny BAT72/9 do klap ppoż.
Wyzwalacz termoelektryczny BAT72/9 został zaprojektowany do stosowania w instalacjach wentylacji i klimatyzacji jako element uruchamiający klapy wentylacji pożarowej. Urządzenie, przetestowane zgodnie z normą ISO 10294-4, zapewnia niezawodne działanie w krytycznych momentach. Dedykowane jest do pracy z napięciem znamionowym AC/DC 24 V.
Najważniejsze cechy produktu
- Napięcie pracy: Kompatybilność z systemami zasilania AC/DC 24 V.
- Temperatura zadziałania: Bezpiecznik termiczny reaguje po przekroczeniu temperatury 72°C wewnątrz kanału wentylacyjnego.
- Wymiary sondy: Model wyposażony w sondę kanałową o długości 90 mm.
- Wysoki stopień ochrony: Obudowa o klasie ochronności IP54 oraz klasa ochronności elektrycznej III (SELV).
- Zgodność z normami: Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami 2014/30/WE (kompatybilność elektromagnetyczna) oraz 2014/35/UE (urządzenia niskonapięciowe).
Zasada działania
Wyzwalacz jest zgodny z wymaganiami normy ISO 10294-4. Posiada dwa bezpieczniki: jeden reagujący na temperaturę wewnątrz kanału (72°C) i drugi reagujący na temperaturę otoczenia (72°C). Zadziałanie któregokolwiek z bezpieczników powoduje trwałe i nieodwracalne odcięcie napięcia zasilania.
Bezpiecznik reagujący na temperaturę otoczenia chroni siłownik przed przegrzaniem i nie podlega wymianie. W przypadku jego zadziałania, całe urządzenie należy wymienić. Bezpiecznik kanałowy jest elementem wymiennym. Funkcjonalność systemu można w prosty sposób sprawdzić za pomocą przycisku testowego.
Prosty montaż
Instalacja urządzenia jest uproszczona dzięki zastosowaniu wstępnie zmontowanego podzespołu. Montaż odbywa się przy użyciu śrub samowiercących i blachowkrętów, które znajdują się w zestawie.
Ważne informacje dotyczące bezpieczeństwa
- Urządzenie może być stosowane wyłącznie w celach określonych w dokumentacji. Nie jest przeznaczone do użytku w samolotach ani innych środkach transportu powietrznego.
- Kable przyłączeniowe są trwale połączone z urządzeniem i nie wolno ich odłączać.
- Otwieranie obudowy jest zabronione. Wszelkie naprawy mogą być wykonywane wyłącznie przez producenta.
- Produkt zawiera elementy elektroniczne i po zużyciu nie może być wyrzucany wraz z odpadami komunalnymi. Należy go zutylizować zgodnie z obowiązującymi przepisami.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Prąd znamionowy: | 1A |
| Wartość rezystancji przepustowości AC/DC: | <1 Ω |
| Przyłącze zasilania: | Kabel 1 m, 2x 0.75 mm², Kabel Betaflam odporny na wysokie temperatury do 145°C |
| Dane funkcjonalne | |
| Długość sondy: | 90 mm |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura wewnątrz kanału 72°C (kolor czarny) Temperatura na zewnątrz kanału 72°C |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.090 kg |
