HT24-MG
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP66/67 |
Ochrona siłowników przed kondensacją i niską temperaturą

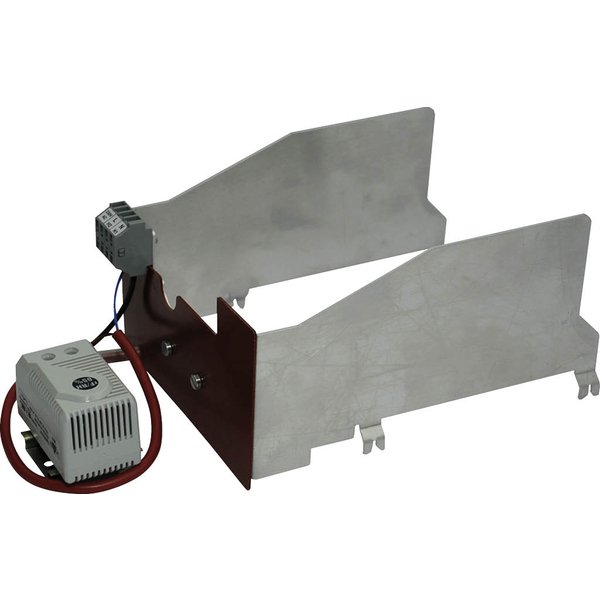

Moduł grzewczy HT24-MG z wbudowanym termostatem to rozwiązanie zaprojektowane do ochrony siłowników pracujących w obudowach o stopniu ochrony IP66 / NEMA 4. Jego głównym zadaniem jest zapobieganie spadkom temperatury poniżej krytycznego poziomu oraz eliminacja ryzyka kondensacji pary wodnej na wrażliwych podzespołach elektronicznych, nawet przy dużych i częstych wahaniach temperatury otoczenia.
Zasada działania i kluczowe cechy
Zintegrowany termostat na bieżąco monitoruje temperaturę wewnątrz obudowy siłownika i automatycznie aktywuje grzałkę, gdy spadnie ona poniżej ustawionego progu. Element grzewczy został zaprojektowany z myślą o pracy ciągłej, co gwarantuje niezawodność systemu.
- Napięcie zasilania: Urządzenie jest przystosowane do pracy z napięciem AC/DC 24 V.
- Regulowany termostat: Możliwość ustawienia progu temperatury w zakresie od -10°C do 50°C (nastawa fabryczna to 30°C).
- Samoregulujący element grzewczy: Zastosowano rezystor PTC, który automatycznie reguluje swoją moc, zapewniając efektywne i bezpieczne działanie z ogranicznikiem temperatury.
- Moc grzewcza: Wyjście ogrzewania o mocy 21 W zapewnia skuteczną ochronę.
- Zgodność z normami: Produkt posiada oznakowanie CE, potwierdzające zgodność z dyrektywą kompatybilności elektromagnetycznej 2014/30/WE.
Uwaga: Grzałka oraz termostat stanowią zintegrowany element i nie ma możliwości zamówienia ich jako oddzielnego wyposażenia dodatkowego.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Przyłącze zasilania / sterowania: | Zaciski (kabel 0,75...1,5 mm², 2-żyłowy) |
| Typ zestyku: | Zestyk normalnie zwarty |
| Wyjście ogrzewania: | 21 W |
| Prąd rozruchowy: | Maks. 6 A |
| Połączenie elektryczne: | Zaciski |
| Dane funkcjonalne | |
| Zakres termostatu: | -10...50°C (ustawienie fabryczne 30°C) |
| Element grzewczy: | Rezystor PTC (o dodatnim współczynniku temperaturowym), samoregulujący, z ogranicznikiem temperatury |
| Dane dotyczące bezpieczeństwa | |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Uwaga dotycząca temperatury otoczenia: | zgodnie z IP66/NEMA4 (siłownik do przepustnic) |
