P10000A

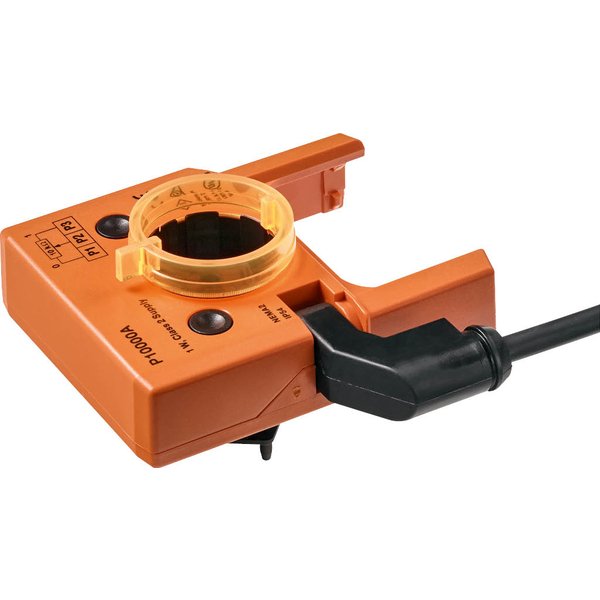

Potencjometr sprzężenia zwrotnego P10000A

Moduł potencjometru P10000A jest dedykowany do siłowników przepustnic oraz siłowników obrotowych. Jego głównym zadaniem jest dostarczanie sygnału zwrotnego o aktualnym położeniu. Produkt charakteryzuje się znamionową rezystancją na poziomie 10 kΩ.

Zastosowanie i funkcjonalność

Potencjometr jest kluczowym elementem w systemach wymagających analogowego sterowania przepustnicami, zwłaszcza we współpracy z regulatorami o stałym sprzężeniu zwrotnym. Może być również wykorzystany w dostępnych na rynku systemach automatyki do precyzyjnej sygnalizacji położenia przepustnicy lub jako pozycjoner, gdy konieczna jest równoległa praca kilku siłowników.

Kluczowe cechy produktu

• Prosty montaż bezpośredni: Urządzenie montuje się bezpośrednio na zacisku montażowym siłowników do przepustnic lub na wskaźniku położenia w przypadku siłowników obrotowych. Specjalne wyżłobienia gwarantują idealne dopasowanie i stabilność.
• Precyzyjne przeniesienie położenia: Podczas adaptacji, płytka zabieraka blokuje się kształtowo na elemencie siłownika, co zapewnia dokładne i bezpośrednie przeniesienie jego pozycji na potencjometr.
• Gotowość do podłączenia: Potencjometr jest wyposażony w przewód przyłączeniowy o długości 1 metra (3 x 0.75 mm²), który jest bezhalogenowy.

Wskazówki dotyczące bezpieczeństwa i instalacji

Montaż urządzenia powinien być przeprowadzony przez personel posiadający odpowiednie kwalifikacje, z zachowaniem obowiązujących norm i przepisów. Potencjometr jest przeznaczony do zastosowań wewnętrznych. Użycie na zewnątrz jest możliwe tylko pod warunkiem ochrony przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów. Urządzenie jest bezobsługowe i nie należy go otwierać ani modyfikować. Zużyty produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.

Instalacja elektryczna

Kolory żył przewodu przyłączeniowego:

• S1: fioletowy
• S2: czerwony
• S3: biały

Zaleca się podłączanie potencjometru w konfiguracji dzielnika napięcia, zwłaszcza gdy praca odbywa się głównie w niewielkim zakresie kątów obrotu.
