P140A

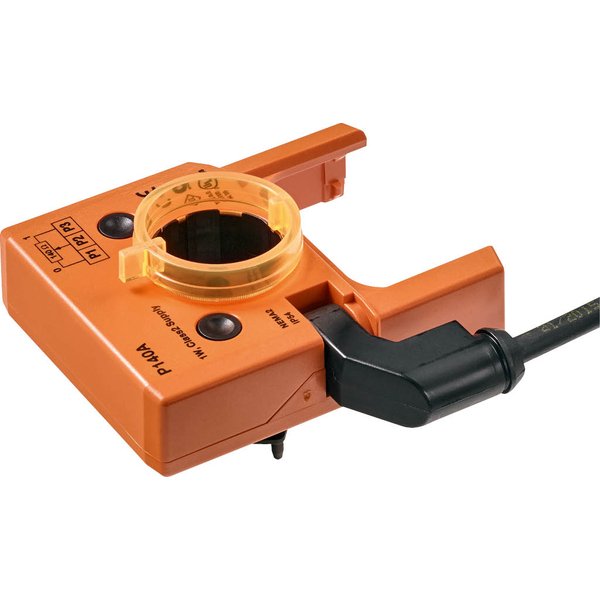

Potencjometr sprzężenia zwrotnego P140A

Moduł potencjometru P140A to urządzenie zaprojektowane do współpracy z siłownikami do przepustnic oraz siłownikami obrotowymi. Jego głównym zadaniem jest dostarczanie analogowego sygnału zwrotnego o aktualnym położeniu elementu wykonawczego. Dzięki niemu możliwa jest precyzyjna, analogowa kontrola przepustnic w systemach automatyki budynkowej, które wykorzystują regulatory ze stałym sprzężeniem zwrotnym. Potencjometr może być także używany jako wskaźnik pozycji w komercyjnych systemach lub jako pozycjoner dla siłowników pracujących równolegle.

Kluczowe właściwości produktu

• Prosty i bezpośredni montaż: Potencjometr mocuje się bezpośrednio na zacisku montażowym siłownika przepustnicy lub na wskaźniku położenia siłownika obrotowego. Specjalne wyżłobienia gwarantują idealne dopasowanie i stabilność.
• Precyzyjne przeniesienie pozycji: Dzięki mechanizmowi z płytką zabieraka, która blokuje się na elemencie siłownika, pozycja kątowa jest dokładnie przenoszona na potencjometr, co zapewnia wiarygodny sygnał zwrotny.
• Rezystancja znamionowa 140 Ω: Moduł oferuje nominalną rezystancję 140 Ω z tolerancją ±5%, co jest kluczowym parametrem dla kompatybilności z systemami sterowania.

Podłączenie elektryczne

Urządzenie jest wyposażone w bezhalogenowy kabel przyłączeniowy o długości 1 metra (3 x 0.75 mm²). Poszczególne żyły należy podłączyć zgodnie z poniższym schematem kolorów:

• S1: fioletowy
• S2: czerwony
• S3: biały

Producent zaleca podłączenie potencjometru jako dzielnika napięcia, zwłaszcza w przypadkach, gdy pracuje on głównie w ograniczonym, stałym zakresie kątowym.

Wskazówki dotyczące użytkowania

• Montaż i podłączenie urządzenia powinny być przeprowadzane wyłącznie przez wykwalifikowany personel, z zachowaniem obowiązujących norm i przepisów.
• Produkt jest przeznaczony do zastosowań opisanych w dokumentacji. Nie należy go stosować m.in. w środkach transportu powietrznego.
• Możliwe jest zastosowanie na zewnątrz budynków pod warunkiem, że urządzenie jest chronione przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów.
• Urządzenie jest bezobsługowe i nie może być otwierane przez użytkownika. Zawiera komponenty elektroniczne, które podlegają specjalnym zasadom utylizacji.
