P200A

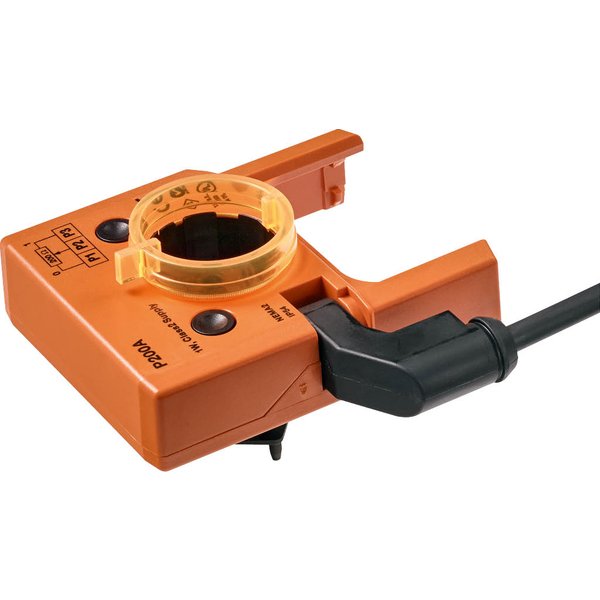

Potencjometr sprzężenia zwrotnego P200A do siłowników

Model P200A to potencjometr sprzężenia zwrotnego zaprojektowany do współpracy z siłownikami do przepustnic oraz siłownikami obrotowymi. Jego głównym zadaniem jest precyzyjne sygnalizowanie położenia. Urządzenie charakteryzuje się rezystancją znamionową o wartości 200 Ω.

Zastosowanie produktu

Moduł potencjometru P200A jest wszechstronnym rozwiązaniem, które znajduje zastosowanie w różnych obszarach automatyki budynkowej. Może być wykorzystywany do:

• Analogowego sterowania przepustnicami we współpracy z regulatorami wykorzystującymi stałe sprzężenie zwrotne.
• Sygnalizowania aktualnego położenia przepustnicy w komercyjnych systemach sterowania.
• Pracy jako pozycjoner dla siłowników działających w układzie równoległym.

Kluczowe cechy i montaż

Instalacja potencjometru jest prosta i intuicyjna. Montuje się go bezpośrednio na zacisku montażowym siłownika do przepustnic lub na wskaźniku położenia w przypadku siłowników obrotowych. Specjalne wyżłobienia w obudowie gwarantują stabilne i pewne dopasowanie.

Podczas pracy płytka zabieraka blokuje się na elemencie montażowym siłownika, co zapewnia bezpośrednie i precyzyjne przeniesienie jego położenia na potencjometr.

Podłączenie elektryczne

Urządzenie jest wyposażone w bezhalogenowy kabel o długości 1 metra (3 x 0,75 mm²). Kolory żył do podłączenia:

• S1: fioletowy
• S2: czerwony
• S3: biały

Zaleca się podłączenie potencjometru jako dzielnika napięcia, zwłaszcza w przypadkach, gdy obrót odbywa się głównie w niewielkim zakresie kątów.

Wskazówki dotyczące bezpieczeństwa

• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem opisanym w dokumentacji.
• Montaż na zewnątrz jest możliwy pod warunkiem ochrony przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów.
• Instalacja i montaż muszą być przeprowadzane przez wykwalifikowany personel, zgodnie z obowiązującymi normami.
• Nie należy otwierać obudowy urządzenia ani odłączać fabrycznie zamontowanego kabla.
• Zużyty produkt należy utylizować jako odpad elektroniczny, zgodnie z lokalnymi przepisami.
