P200A-F

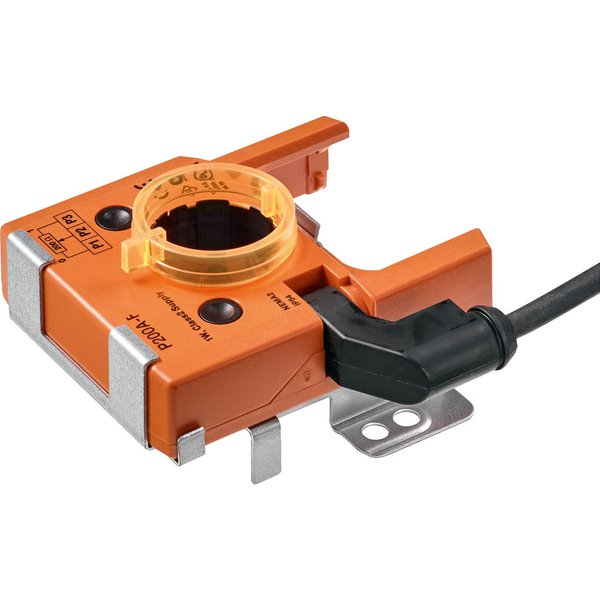

Potencjometr sprzężenia zwrotnego P200A-F

Potencjometr P200A-F to moduł sprzężenia zwrotnego przeznaczony do współpracy z siłownikami Belimo z funkcją powrotu sprężynowego, takimi jak serie NF..A.., SF..A.. oraz LF... Umożliwia precyzyjne odczytywanie aktualnego położenia przepustnicy.

Główne cechy produktu

• Rezystancja znamionowa o wartości 200 Ω.
• Prosty i szybki montaż bezpośrednio na osi siłownika.
• Kompatybilność z popularnymi seriami siłowników: NF..A.., SF..A.., LF...
• W zestawie znajdują się niezbędne akcesoria montażowe.
• Fabrycznie wyposażony w przewód przyłączeniowy o długości 1 metra (3 x 0.75 mm²), bezhalogenowy.

Zastosowanie

Moduł P200A-F jest idealnym rozwiązaniem do realizacji analogowego sterowania przepustnicami, zwłaszcza w systemach wymagających stałego sygnału zwrotnego o aktualnej pozycji. Może być również wykorzystywany do zdalnego sygnalizowania położenia lub jako element synchronizujący pracę siłowników połączonych równolegle.

Zasada działania i montaż

Dzięki przemyślanej konstrukcji, montaż potencjometru jest niezwykle prosty. Moduł nasadza się bezpośrednio na oś siłownika, a specjalna płytka zabieraka zapewnia solidne, kształtowe połączenie, które precyzyjnie przenosi ruch obrotowy osi na potencjometr. Całość jest następnie mocowana do korpusu siłownika za pomocą dołączonych śrub.

Podłączenie elektryczne

Urządzenie jest wyposażone w trzyżyłowy kabel. Poszczególne żyły mają następujące oznaczenia kolorystyczne:

• S1: fioletowy
• S2: czerwony
• S3: biały

W celu zapewnienia stabilnej i dokładnej pracy, szczególnie przy częstych ruchach w niewielkim zakresie, zaleca się podłączenie potencjometru w konfiguracji dzielnika napięcia.

Warunki pracy i uwagi

• Instalacja i podłączenie elektryczne powinny być wykonywane wyłącznie przez personel posiadający odpowiednie kwalifikacje, zgodnie z obowiązującymi normami.
• Urządzenie posiada stopień ochrony IP54. Może być stosowane na zewnątrz budynków pod warunkiem ochrony przed bezpośrednim oddziaływaniem czynników atmosferycznych, takich jak deszcz, śnieg, lód czy promieniowanie słoneczne.
• Urządzenie jest bezobsługowe. Nie należy go otwierać ani modyfikować – wszelkie czynności serwisowe mogą być wykonywane jedynie przez producenta.
