P2800A
| Typ akcesoriów: | Akcesoria elektryczne |
| Rodzaj ruchu: | Obrotowy |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

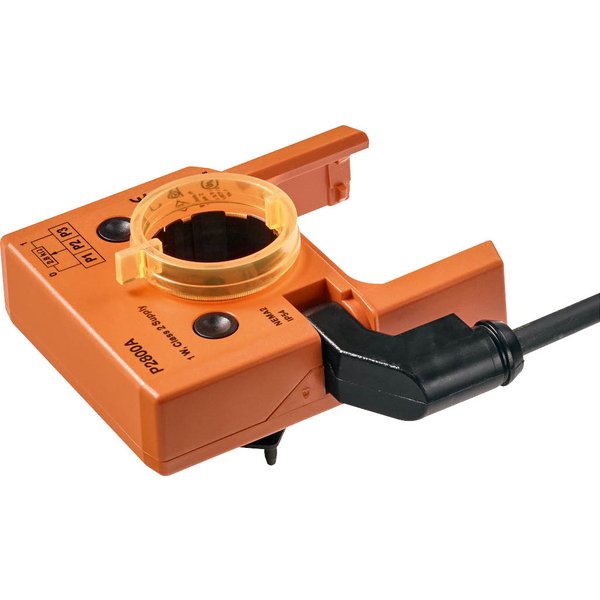

Potencjometr sprzężenia zwrotnego P2800A
Moduł potencjometru P2800A to urządzenie przeznaczone do współpracy z siłownikami do przepustnic oraz siłownikami obrotowymi, oferujące rezystancję znamionową na poziomie 2.8 kΩ. Został zaprojektowany z myślą o precyzyjnej kontroli i sygnalizacji położenia.
Zastosowanie produktu
Potencjometr sprzężenia zwrotnego jest idealnym rozwiązaniem do analogowego sterowania przepustnicami w połączeniu z regulatorami, które wykorzystują stałe sprzężenie zwrotne. Może być również zintegrowany z różnorodnymi systemami dostępnymi na rynku w celu:
- Sygnalizowania aktualnego położenia przepustnicy.
- Wykorzystania jako pozycjoner dla siłowników pracujących w trybie równoległym.
Prosty montaż i zasada działania
Instalacja urządzenia jest niezwykle prosta dzięki możliwości montażu bezpośredniego. Potencjometr mocuje się bezpośrednio na zacisku montażowym siłownika do przepustnic lub na wskaźniku położenia w przypadku siłowników obrotowych. Specjalne wyżłobienia między obudową a przełącznikiem gwarantują idealne dopasowanie.
Podczas pracy płytka zabieraka blokuje się na elemencie siłownika, co pozwala na bezpośrednie przeniesienie jego aktualnego położenia na potencjometr, zapewniając dokładny odczyt.
| Dane elektryczne | |
|---|---|
| Rezystancja znamionowa: | 2.8 kΩ |
| Tolerancja: | ±5% |
| Obciążalność: | Maks. 1 W |
| Liniowość: | ±2% |
| Rozdzielczość: | Min. 1% |
| Rezystancja resztkowa: | Maks. 5% z obu stron |
| Przyłącze potencjometru: | Kabel 1 m, 3 x 0.75 mm² bezhalogenowy |
| Połączenie elektryczne: | Kabel |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.19 kg |
