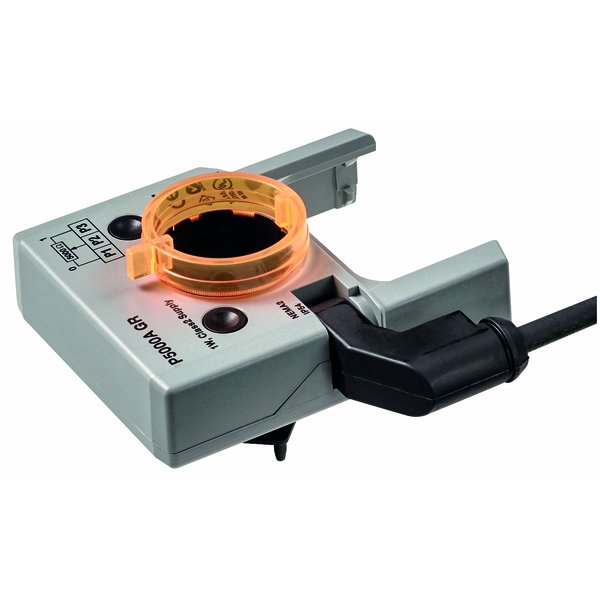

P5000A GR

Potencjometr sprzężenia zwrotnego P5000A GR

Moduł potencjometru P5000A GR to urządzenie przeznaczone do współpracy z siłownikami do przepustnic oraz siłownikami obrotowymi. Służy do precyzyjnej sygnalizacji położenia elementu wykonawczego.

Zastosowanie produktu

Potencjometr jest wykorzystywany do analogowego sterowania przepustnicami w połączeniu z regulatorami, które wymagają stałego sygnału zwrotnego. Urządzenie może również pełnić funkcję sygnalizatora położenia przepustnicy w dostępnych na rynku systemach automatyki lub służyć jako pozycjoner dla siłowników pracujących równolegle.

Główne cechy

• Rezystancja znamionowa o wartości 5 kΩ
• Tolerancja rezystancji na poziomie ±5%
• Wysoka liniowość w zakresie ±2%
• Maksymalna obciążalność wynosząca 1 W
• Zintegrowany, bezhalogenowy kabel przyłączeniowy o długości 1 m (3 x 0.75 mm²)

Sposób działania i montaż

Działanie opiera się na mechanicznym przeniesieniu ruchu siłownika. Płytka zabieraka blokuje się na zacisku montażowym lub wskaźniku położenia siłownika, co zapewnia bezpośrednie przełożenie kąta obrotu na potencjometr. Montaż jest prosty i odbywa się bezpośrednio na siłowniku, a specjalne wyżłobienia między obudową a przełącznikiem gwarantują prawidłowe i stabilne dopasowanie.

Warunki pracy

Urządzenie posiada stopień ochrony IP54. Przeznaczone jest do pracy w temperaturze otoczenia od -30°C do 50°C. Montaż na zewnątrz jest możliwy tylko wtedy, gdy urządzenie jest chronione przed bezpośrednim działaniem wody, śniegu, promieni słonecznych i innych czynników atmosferycznych.
