S1A

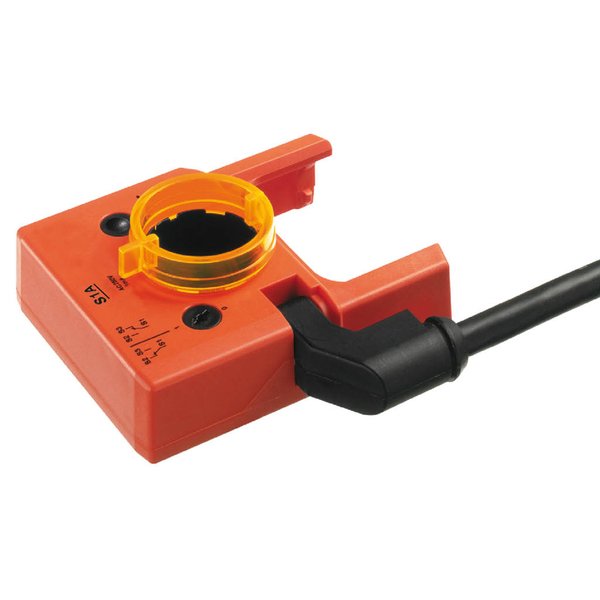

Styk pomocniczy S1A do siłowników przepustnic i obrotowych

Moduł styku pomocniczego S1A to uniwersalne akcesorium przeznaczone do siłowników przepustnic oraz siłowników obrotowych. Jego głównym zadaniem jest sygnalizowanie osiągnięcia określonego położenia lub realizowanie funkcji przełączania przy dowolnie wybranym ustawieniu kąta pracy siłownika.

Najważniejsze cechy produktu

• Jeden styk przełączny: Urządzenie wyposażone jest w jeden styk typu SPDT.
• Regulowany punkt przełączania: Punkt zadziałania styku można swobodnie regulować w całym zakresie obrotu siłownika (0-100%), co pozwala na precyzyjne dopasowanie do wymagań aplikacji.
• Prosty montaż: Styk jest mocowany bezpośrednio na zacisku montażowym (w przypadku siłowników do przepustnic) lub na wskaźniku położenia (dla siłowników obrotowych). Specjalne wyżłobienia gwarantują stabilne i poprawne dopasowanie.
• Łatwa konfiguracja: Ustawienie punktu przełączania odbywa się za pomocą wygodnego pokrętła, a jego bieżące położenie można sprawdzić w dowolnym momencie.

Zasada działania

Podczas pracy płytka zabieraka blokuje się na elemencie siłownika, przenosząc jego aktualne położenie bezpośrednio na krzywki przełączające wbudowanych mikroprzełączników. Gwarantuje to niezawodną i dokładną sygnalizację.

Instalacja i bezpieczeństwo

Produkt dostarczany jest z fabrycznie podłączonym kablem o długości 1 metra (3 x 0.75 mm²). Urządzenie posiada klasę ochronności IP54. Montaż powinien być przeprowadzany przez personel posiadający odpowiednie uprawnienia, z zachowaniem obowiązujących norm. Stosowanie na zewnątrz jest możliwe tylko wtedy, gdy urządzenie jest chronione przed bezpośrednim działaniem czynników atmosferycznych (woda, śnieg, słońce) i warunki otoczenia są zgodne z podanymi w karcie katalogowej.
