S2A
| Rodzaj ruchu: | Obrotowy |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

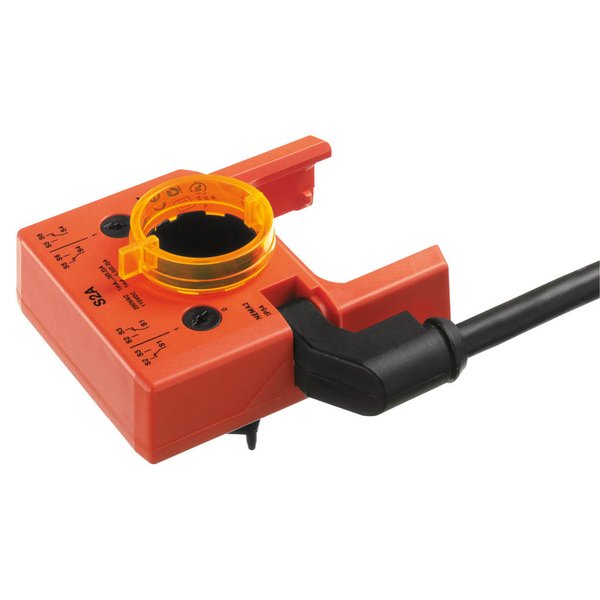

Styk pomocniczy S2A do siłowników
Moduł styku pomocniczego S2A to akcesorium przeznaczone do siłowników przepustnic oraz siłowników obrotowych. Jego głównym zadaniem jest sygnalizowanie położenia lub realizowanie dodatkowych funkcji przełączania w dowolnie wybranym punkcie zakresu obrotu siłownika.
Główne cechy produktu
- Wyposażony w dwa niezależne styki przełączane (SPDT).
- Punkty przełączania można swobodnie regulować w całym zakresie ruchu siłownika.
- Dostarczany z przewodem przyłączeniowym o długości 1 m (6 x 0.75 mm²).
Zasada działania i zastosowanie
Po zamontowaniu modułu, pozycja obrotowa siłownika jest przenoszona bezpośrednio na krzywki sterujące mikroprzełącznikami. Użytkownik może w łatwy sposób ustawić moment zadziałania każdego ze styków za pomocą dedykowanych pokręteł. Aktualne ustawienie punktu przełączania jest widoczne na skali, co pozwala na jego szybką weryfikację w dowolnym momencie.
Prosty montaż
Instalacja modułu jest niezwykle prosta i nie wymaga skomplikowanych narzędzi. Styk pomocniczy montuje się bezpośrednio na zacisku montażowym siłownika przepustnicy lub na wskaźniku położenia w przypadku siłowników obrotowych. Specjalne wyżłobienia w obudowie zapewniają precyzyjne i stabilne dopasowanie do korpusu siłownika.
| Dane elektryczne | |
|---|---|
| Styk pomocniczy: | 2x SPDT, 0...100%, regulowane |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjne), DC 5 V...AC 250 V / 1 mA...0,5 A (0,2 A indukcyjne; L/R = 3,4 ms), DC 5 V...DC 110 V |
| Punkty przełączania styku pomocniczego: | Możliwość regulacji w całym zakresie obrotu 0...1 siłownika. Możliwość wstępnego ustawienia przy użyciu skali. |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6 x 0.75 mm² |
| Połączenie elektryczne: | Kabel |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1.B |
| Odporność na impulsy napięciowe - styk pomocniczy: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.26 kg |
