S2A GR
Styk pomocniczy 2x SPDT nakładany, kolor szary
Kod produktu: S2A GR
| Rodzaj ruchu: | Obrotowy |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Styk pomocniczy S2A GR do siłowników
Moduł styku pomocniczego S2A GR został zaprojektowany do współpracy z siłownikami do przepustnic oraz siłownikami obrotowymi. Jego głównym zadaniem jest sygnalizowanie położenia lub realizowanie funkcji przełączania w dowolnie wybranym punkcie zakresu obrotu siłownika.

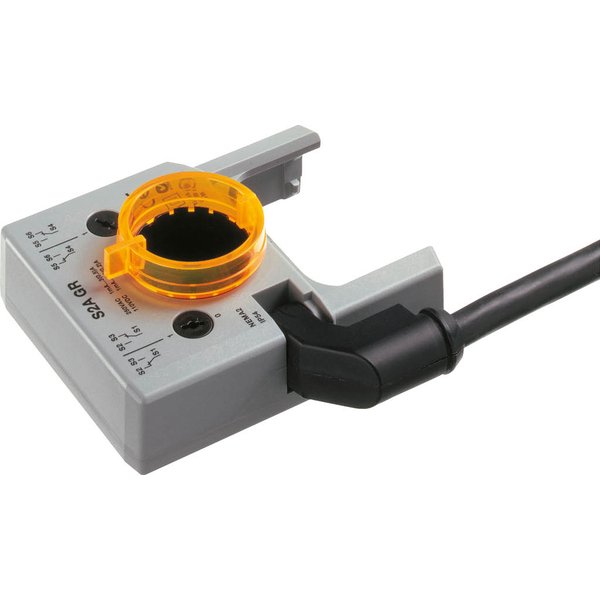

Uwaga: Zdjęcie produktu ma charakter poglądowy i może nieznacznie różnić się od rzeczywistego wyglądu.
Kluczowe cechy produktu
- Dwa styki przełączające: Urządzenie wyposażone jest w dwa niezależne styki SPDT.
- Regulowane punkty przełączania: Umożliwia swobodną konfigurację punktów przełączania w całym zakresie pracy siłownika (0...100%).
- Łatwy montaż: Konstrukcja pozwala na prosty i bezpośredni montaż na zacisku montażowym siłownika do przepustnic lub na wskaźniku położenia siłownika obrotowego.
- Niezawodne działanie: Dzięki mechanicznemu połączeniu z siłownikiem, jego położenie jest precyzyjnie przenoszone na krzywki sterujące mikroprzełącznikami, co gwarantuje dokładne działanie.
Elastyczna konfiguracja i obsługa
Punkty przełączania można łatwo ustawić za pomocą dedykowanych pokręteł. Wbudowana skala ułatwia wstępną konfigurację, a aktualne położenie przełącznika jest widoczne w każdej chwili, co pozwala na szybką weryfikację ustawień.
| Dane elektryczne | |
|---|---|
| Styk pomocniczy: | 2x SPDT, 0...100%, regulowane |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjne), DC 5 V...AC 250 V / 1 mA...0,5 A (0,2 A indukcyjne; L/R = 3,4 ms), DC 5 V...DC 110 V |
| Punkty przełączania styku pomocniczego: | Możliwość regulacji w całym zakresie obrotu 0...1 siłownika. Możliwość wstępnego ustawienia przy użyciu skali. |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6 x 0.75 mm² bezhalogenowy |
| Połączenie elektryczne: | Kabel |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1.B |
| Odporność na impulsy napięciowe - styk pomocniczy: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.26 kg |
| Kolory obudów | |
| Pokrywa obudowy: | szary |
| Podstawa obudowy: | szary |
