Styk pomocniczy S2A-H do siłowników zaworów grzybkowych

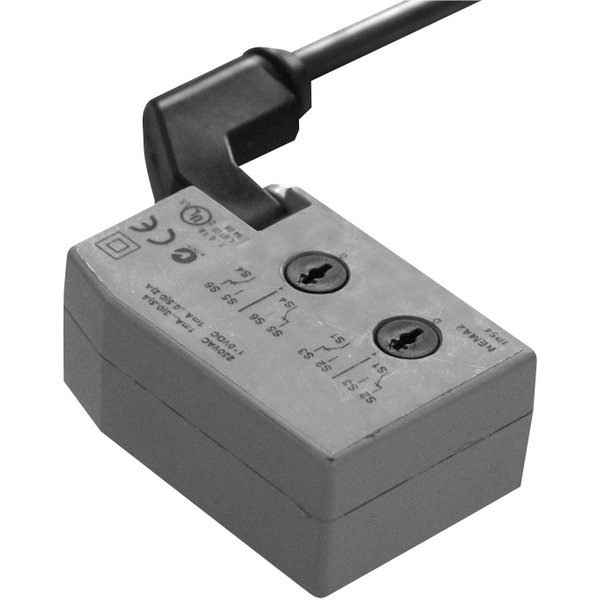

Moduł styku pomocniczego S2A-H to akcesorium przeznaczone do siłowników zaworów grzybkowych, które umożliwia sygnalizację położenia lub realizację dodatkowych funkcji przełączania. Wyposażony jest w dwa niezależne styki SPDT, których punkty przełączania można precyzyjnie i dowolnie regulować w całym zakresie pracy siłownika (0-100%).

Główne cechy produktu

• Zastosowanie i funkcjonalność: Styk S2A-H jest wykorzystywany do przekazywania informacji o aktualnym położeniu siłownika lub do uruchamiania określonych funkcji w wybranym momencie skoku.
• Zasada działania: Położenie siłownika jest przenoszone bezpośrednio na krzywkę sterującą mikroprzełącznikiem za pomocą zazębiającego się koła zębatego. Umożliwia to niezawodne i dokładne działanie. Punkty przełączania można łatwo ustawić za pomocą pokrętła, a ich aktualna pozycja jest stale widoczna.
• Prosty montaż: Moduł jest montowany bezpośrednio na obudowie siłownika do zaworów grzybkowych, co sprawia, że instalacja jest szybka i bezproblemowa.

Regulacja punktów przełączania

Uwaga: Zmiana ustawień styków pomocniczych jest możliwa tylko po odłączeniu zasilania od urządzenia.

Aby ustawić pozycję przełączania dla każdego ze styków, należy postępować zgodnie z poniższymi krokami:

1. Wysprzęglenie przekładni: Naciśnij i przytrzymaj (lub zablokuj) przycisk przestawiania ręcznego, aby odblokować przekładnię.
2. Ustawienie siłownika: Używając pokrętła do przestawiania ręcznego, ustaw trzpień siłownika w pozycji, w której ma nastąpić przełączenie styku. Obrót w prawo powoduje wysunięcie trzpienia, a w lewo jego wsunięcie.
3. Ustawienie styku: Obracaj pokrętłem regulacyjnym danego styku, aż strzałka wskaże pionową linię. Pozycja strzałki zawsze odpowiada punktowi przełączania (np. S1-S2 lub S1-S3). Jeśli przełączenie ma następować w przeciwnym kierunku, obróć pokrętło o 180°. Po ustawieniu zwolnij przycisk przestawiania ręcznego.

Procedurę należy powtórzyć osobno dla drugiego styku pomocniczego.

Podłączenie elektryczne

Urządzenie jest wyposażone w przewód o długości 1 metra (6 x 0.75 mm²). Poszczególne żyły odpowiadają następującym stykom:

• S1: fioletowy
• S2: czerwony
• S3: biały
• S4: pomarańczowy
• S5: różowy
• S6: szary

Wskazówki dotyczące bezpieczeństwa

• Urządzenie powinno być stosowane wyłącznie w celach określonych w specyfikacji. Nie należy go używać w środkach transportu powietrznego.
• Montaż na zewnątrz jest możliwy tylko przy zapewnieniu ochrony przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów. Warunki otoczenia muszą być zgodne z podanymi w karcie katalogowej.
• Instalacja i montaż muszą być przeprowadzane przez wykwalifikowany personel, z zachowaniem obowiązujących norm i przepisów.
• Urządzenie nie zawiera części przeznaczonych do naprawy lub wymiany przez użytkownika. Otwieranie obudowy jest zabronione.
• Nie należy odłączać fabrycznie podłączonych kabli od urządzenia.
• Produkt zawiera komponenty elektroniczne i nie może być utylizowany razem z odpadami komunalnymi. Należy postępować zgodnie z lokalnymi przepisami dotyczącymi utylizacji odpadów elektronicznych.
