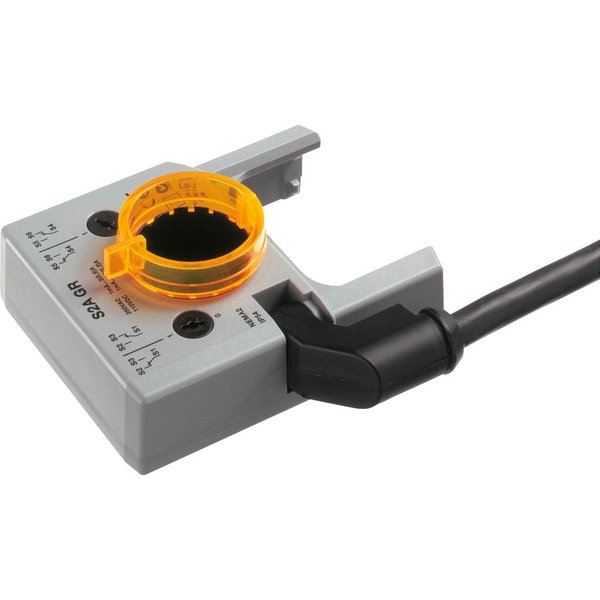

S2A/300 GR

Styk pomocniczy S2A/300 GR do siłowników

Moduł styku pomocniczego S2A/300 GR jest przeznaczony do współpracy z siłownikami do przepustnic oraz siłownikami obrotowymi. Jego głównym zadaniem jest sygnalizowanie osiągnięcia określonego położenia kątowego lub realizowanie dodatkowych funkcji przełączania w dowolnie zdefiniowanym punkcie pracy siłownika.

Kluczowe cechy produktu

• Dwa niezależne styki: Urządzenie jest wyposażone w dwa przełączniki typu SPDT, co pozwala na elastyczne wykorzystanie w różnych aplikacjach.
• Regulowane punkty przełączania: Punkty zadziałania styków można precyzyjnie i swobodnie ustawić w całym zakresie obrotu siłownika, co umożliwia dostosowanie do indywidualnych potrzeb instalacji.
• Prosty montaż bezpośredni: Styk mocuje się bezpośrednio na zacisku montażowym siłownika do przepustnic lub na jego wskaźniku położenia w przypadku siłowników obrotowych. Specjalne wyżłobienia gwarantują prawidłowe i stabilne dopasowanie.
• Gotowe okablowanie: Produkt jest dostarczany z fabrycznie podłączonym, bezhalogenowym kablem o długości 3 metrów (6 x 0,75 mm²), co znacznie upraszcza i przyspiesza proces instalacji elektrycznej.

Zasada działania

Mechanizm urządzenia precyzyjnie przenosi aktualne położenie obrotowe siłownika na wewnętrzne krzywki, które sterują mikroprzełącznikami. Ustawienie punktów przełączania jest intuicyjne i odbywa się za pomocą dedykowanych pokręteł. Dzięki czytelnej skali możliwa jest wstępna konfiguracja, a bieżące położenie przełącznika można zweryfikować w dowolnym momencie.
