S2A/500 GR

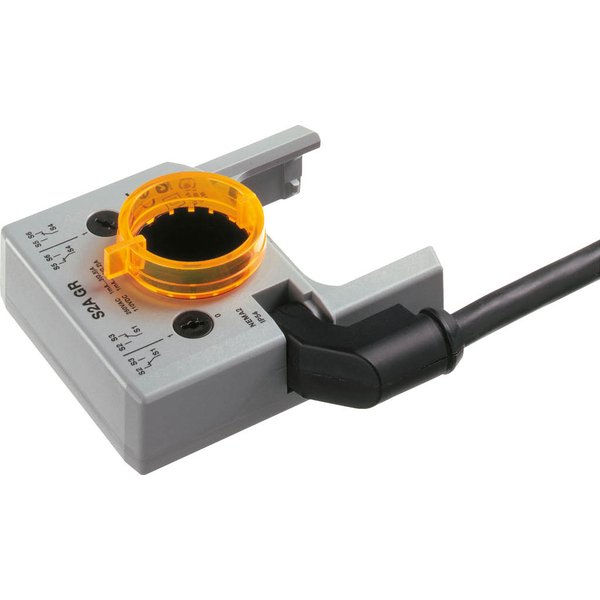

Styk pomocniczy S2A/500 GR do siłowników

Moduł styku pomocniczego S2A/500 GR został zaprojektowany do współpracy z siłownikami do przepustnic oraz siłownikami obrotowymi. Jego głównym zadaniem jest sygnalizowanie osiągnięcia konkretnego położenia lub wykonywanie operacji przełączania przy dowolnie ustawionym kącie obrotu.

Najważniejsze cechy produktu

• Wyposażony w dwa niezależne styki przełączające (SPDT).
• Pełna swoboda w ustawianiu punktów przełączania w całym zakresie pracy siłownika.
• Zintegrowany, bezhalogenowy kabel przyłączeniowy o długości 5 metrów (6 x 0.75 mm²).
• Obudowa o stopniu ochrony IP54, zabezpieczająca przed pyłem i zachlapaniem.
• Możliwość pracy w szerokim zakresie temperatur otoczenia, od -30 do +50°C.

Prosta instalacja i regulacja

Montaż modułu jest niezwykle prosty – mocuje się go bezpośrednio na zacisku montażowym siłownika do przepustnic lub na wskaźniku położenia w przypadku siłowników obrotowych. Specjalne wyżłobienia gwarantują idealne dopasowanie i stabilność.

Regulacja punktów przełączania odbywa się w intuicyjny sposób za pomocą pokręteł, a wbudowana skala ułatwia precyzyjne ustawienie pożądanej pozycji. Bieżące położenie przełącznika jest zawsze widoczne, co pozwala na szybką weryfikację.

Zasada działania

Podczas pracy płytka zabieraka jest połączona z zaciskiem montażowym lub wskaźnikiem położenia siłownika, co pozwala na precyzyjne przeniesienie jego aktualnej pozycji na krzywki sterujące mikroprzełącznikami wewnątrz modułu.
