SGF24

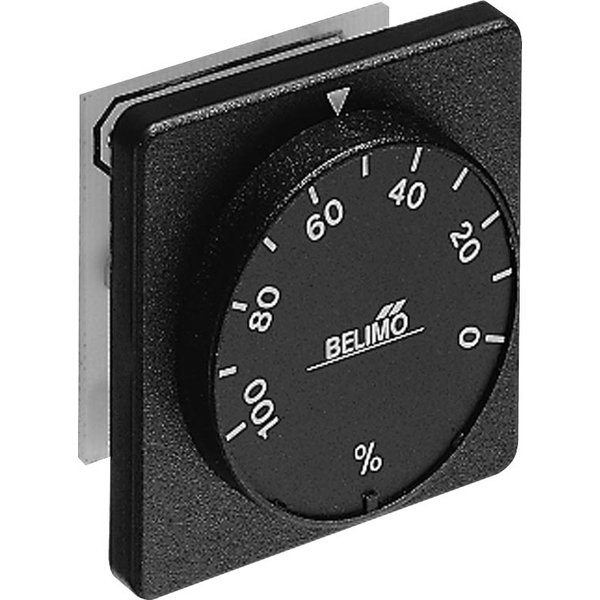

Pozycjoner analogowy SGF24 do montażu tablicowego

Pozycjoner SGF24 to urządzenie przeznaczone do analogowego sterowania siłownikami. Zaprojektowany z myślą o montażu tablicowym, umożliwia precyzyjne, manualne zadawanie pozycji siłowników w systemach automatyki budynkowej. Może być wykorzystywany do zdalnej obsługi siłowników przepustnic lub jako element ograniczający minimalny stopień ich otwarcia.

Zastosowanie i kluczowe cechy

• Zdalne sterowanie: Idealny do ręcznego sterowania siłownikami analogowymi, zapewniając kontrolę nad przepustnicami w zakresie od 0 do 100% kąta obrotu.
• Ograniczenie minimalne: Może być używany do ustalania dolnego ograniczenia sygnałów wyjściowych pochodzących z regulatorów analogowych.
• Wybieralny zakres pracy: Użytkownik ma możliwość łatwego wyboru zakresu sygnału sterującego Y pomiędzy 2...10 V a 0...10 V. Zmiana odbywa się za pomocą prostego przełącznika suwakowego umieszczonego na płytce drukowanej.
• Mechaniczna regulacja zakresu: Kąt obrotu pokrętła można mechanicznie ograniczyć, co pozwala precyzyjnie dostosować zakres regulacji do wymagań konkretnej instalacji.
• Wydajność: Jeden pozycjoner jest w stanie obsłużyć do 10 siłowników jednocześnie.

Zasada działania

Po podłączeniu zasilania 24 V AC/DC, urządzenie generuje sygnał sterujący Y proporcjonalny do pozycji pokrętła. W zależności od ustawienia, sygnał wyjściowy mieści się w zakresie 2...10 V lub 0...10 V, co bezpośrednio przekłada się na zmianę położenia podłączonego siłownika w zakresie od minimum do maksimum.

Wskazówki dotyczące montażu i bezpieczeństwa

• Do zasilania urządzenia należy wykorzystać transformator bezpieczeństwa.
• Instalacja i podłączenie muszą być wykonane przez personel z odpowiednimi uprawnieniami, z zachowaniem wszystkich obowiązujących norm i przepisów.
• Urządzenie jest bezobsługowe. Nie wolno go otwierać ani naprawiać we własnym zakresie. Otwarcie obudowy jest możliwe wyłącznie przez producenta.
• Produkt zawiera elementy elektroniczne i nie może być wyrzucany wraz z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
