SN2-C7/500

Styk pomocniczy SN2-C7/500 do siłowników

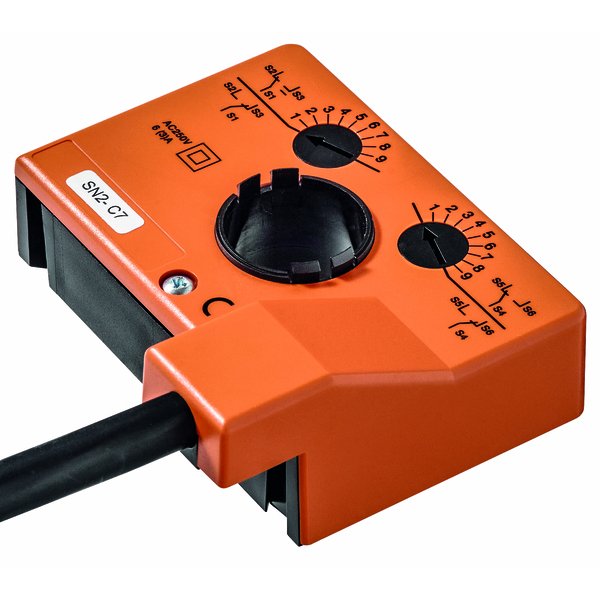

Moduł styku pomocniczego SN2-C7/500 jest przeznaczony do współpracy z siłownikami przepustnic oraz siłownikami obrotowymi. Jego głównym zadaniem jest sygnalizowanie pozycji lub realizacja funkcji przełączania w dowolnie zdefiniowanym punkcie obrotu siłownika.

Kluczowe cechy produktu

• Wyposażony w dwa niezależne styki przełączające typu SPDT.
• Możliwość płynnej regulacji punktów przełączania w całym zakresie pracy siłownika (0-100%).
• Proste i intuicyjne ustawianie progów zadziałania za pomocą zewnętrznych pokręteł z czytelną skalą.
• Obciążalność każdego styku wynosi 6 A (3 A dla obciążeń indukcyjnych) przy napięciu AC 250 V.
• Zintegrowany, bezhalogenowy kabel przyłączeniowy o długości 5 metrów (6 x 0,75 mm²).
• Obudowa o klasie szczelności IP54, zapewniająca ochronę przed pyłem i bryzgami wody.

Zasada działania i zastosowanie

Punkty zadziałania dla każdego z dwóch styków można precyzyjnie i niezależnie ustawić za pomocą dedykowanych pokręteł. Regulację należy przeprowadzać przy odłączonym zasilaniu. Urządzenie pozwala na bieżącą weryfikację pozycji przełącznika, co znacząco ułatwia konfigurację całego systemu.

Moduł idealnie sprawdza się w aplikacjach automatyki, gdzie konieczne jest otrzymanie sygnału zwrotnego o osiągnięciu przez siłownik określonego położenia. Może być wykorzystywany do uruchamiania dodatkowych urządzeń, aktywacji alarmów lub sygnalizacji stanów krańcowych i pośrednich.

Wskazówki montażowe i eksploatacyjne

• Montaż i podłączenie elektryczne muszą być wykonane przez osoby z odpowiednimi uprawnieniami, z zachowaniem obowiązujących norm i przepisów.
• W przypadku instalacji na zewnątrz budynków, urządzenie należy chronić przed bezpośrednim działaniem czynników atmosferycznych, takich jak deszcz, śnieg, oblodzenie czy promieniowanie słoneczne.
• Urządzenie nie jest przeznaczone do stosowania w samolotach ani innych środkach transportu powietrznego.
