Z-UIC

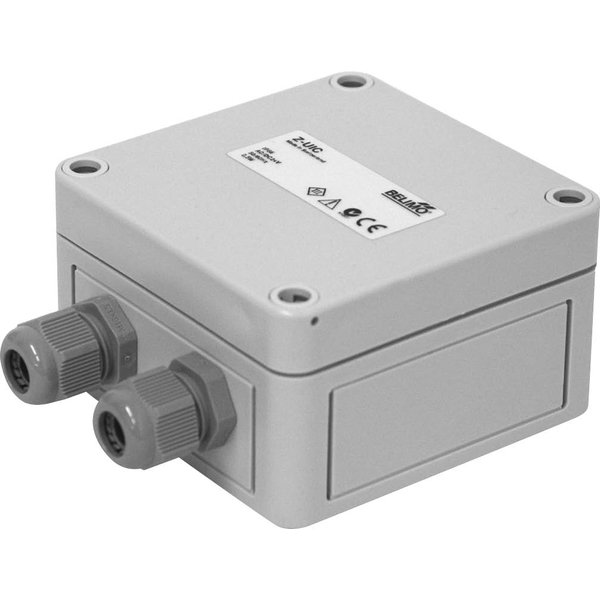

Wszechstronny przetwornik sygnału Z-UIC

Przetwornik sygnału Z-UIC to kompaktowe urządzenie zaprojektowane do konwersji sygnałów sterujących. Jest zasilany napięciem 24 V AC/DC, co czyni go uniwersalnym rozwiązaniem dla wielu systemów automatyki.

Elastyczna konwersja sygnału

Kluczową cechą przetwornika jest możliwość zmiany trybu pracy za pomocą wbudowanej zworki. Pozwala to na łatwe dostosowanie urządzenia do wymagań konkretnej aplikacji:

• Zworka założona (ustawienie fabryczne): Urządzenie konwertuje sygnał wejściowy 0...20 mA na wyjściowy sygnał napięciowy 0...10 V. Ta konfiguracja jest odpowiednia do współpracy z siłownikami typu SR-, MF- i MP.
• Zworka usunięta: Przetwornik przekazuje sygnał prądowy 0...20 mA bez zmiany jego wartości. Tryb ten jest przeznaczony do sterowania siłownikami takimi jak SM24A-MA.

Kluczowe właściwości i budowa

• Zasilanie: Napięcie znamionowe 24 V AC/DC.
• Wysoka odporność: Obudowa wykonana z polistyrenu zapewnia stopień ochrony IP66, chroniąc urządzenie przed pyłem i silnymi strumieniami wody.
• Zakres temperatur: Przystosowany do pracy w szerokim zakresie temperatur otoczenia, od -30°C do +50°C.
• Warunki montażu: Możliwy jest montaż na zewnątrz, pod warunkiem ochrony przed bezpośrednim działaniem wody, śniegu, promieni słonecznych oraz agresywnych gazów.
• Połączenia: Wyposażony w zaciski śrubowe dla przewodów miedzianych o przekroju do 1,5 mm².
• Uwaga: Obwody zasilania i sterowania nie są od siebie odizolowane galwanicznie.
