NM230P-S
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | Zamknij/Otwórz, 3-punktowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 1x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

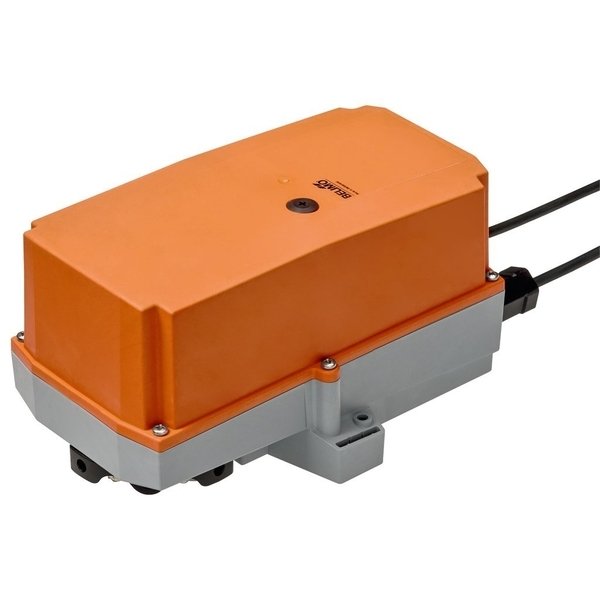

Siłownik do przepustnic NM230P-S z serii RobustLine
Siłownik NM230P-S został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w instalacjach HVAC, a także w obiektach przemysłowych i w technice budynkowej. Jego solidna konstrukcja zapewnia niezawodność działania nawet w wymagających warunkach.
- Przeznaczony do przepustnic o powierzchni do około 2 m².
- Generuje moment obrotowy 10 Nm.
- Zasilany napięciem znamionowym AC 100...240 V.
- Realizuje sterowanie typu Zamknij/Otwórz lub 3-punktowe.
- Wyposażony we wbudowany styk pomocniczy do sygnalizacji położenia.
Zbudowany do pracy w trudnych warunkach
Dzięki optymalnemu zabezpieczeniu przed korozją, substancjami chemicznymi, promieniowaniem UV oraz wilgocią, siłownik ten jest idealnym rozwiązaniem do zastosowań zewnętrznych oraz w środowiskach o podwyższonych wymaganiach. Sprawdzi się doskonale w miejscach takich jak:
- Dachowe centrale wentylacyjne
- Obiekty rolnicze i hodowla zwierząt
- Suszarnie drewna
- Przetwórstwo spożywcze
- Kryte baseny i łaźnie
- Laboratoria
Kluczowe cechy produktu
Prosty montaż bezpośredni
Siłownik można łatwo i szybko zamontować bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku, który jest dołączony do zestawu i zapobiega obracaniu się urządzenia.
Możliwość ręcznego sterowania
Urządzenie pozwala na ręczne przestawienie pozycji przepustnicy. Wystarczy wcisnąć przycisk, aby wysprzęglić przekładnię. Dla wygody, przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu
Mechaniczne ograniczniki pozwalają na precyzyjne dostosowanie kąta obrotu, co umożliwia elastyczną adaptację do wymagań instalacji.
Wysoka niezawodność
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie potrzebuje zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje bezpieczną i długotrwałą pracę.
Elastyczna sygnalizacja położenia
Zintegrowany styk pomocniczy jest regulowany w całym zakresie ruchu (0...100%), co umożliwia elastyczne przekazywanie informacji o stanie przepustnicy do systemu sterowania.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 0.6 W |
| Moc znamionowa: | 5.5 VA |
| Styk pomocniczy: | 1x SPDT, 0...100% |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 3x 0.75 mm², FRNC (bezhalogenowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 10...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 (Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL) |
| Rodzaj czynności: | Type 1.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 2.5 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 2.5 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.7 kg |
| Obszary zastosowań | |
| Zastosowania: | Siłownik nadaje się w szczególności do zastosowań na zewnątrz i jest zabezpieczony przed następującymi czynnikami: w suszarniach drewna, w hodowlach zwierząt, w przetwórstwie spożywczym, Rolnictwo, Baseny kryte / łaźnie, dachowe centrale wentylacyjne, ogólne zastosowania na zewnątrz budynków, Zmienny klimat, Laboratoria |
| Wartości rezystancji | |
| Badanie gazem korozyjnym: | zgodnie z EN 60068-2-60 (Fraunhofer Institut ICT / DE) |
| Badanie mgłą solną: | zgodnie z EN 60068-2-52 (Fraunhofer Institut ICT / DE) |
| Badanie amoniakiem: | zgodnie z DIN 50916-2 (Fraunhofer Institut ICT / DE) |
| Badania środowiskowe: | zgodnie z IEC 60068-2-30 (Trikon Solutions AG / CH) |
| Środek dezynfekujący (dla zwierzęt): | (Trikon Solutions AG / CH) |
| Badanie UV (promieniowanie słoneczne na poziomie ziemi): | EN 60068-2-5, EN 60068-2-63 (Quinel / Zug CH) |
| Zastosowane materiały | |
| Obudowa siłownika: | polipropylen (PP) |
| Dławnice kablowe / oś wydrążona: | poliamid (PA) |
| Kabel połączeniowy: | FRNC |
| Zacisk / śruby: | zasadniczo ze stali 1.4404 |
| Uszczelki: | EPDM |
| Wkładka kształtowa: | aluminium anodowane |
| Łatwy montaż bezpośredni | |
| Opis: | Łatwy montaż bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku montażowego, dostarczanego z zabezpieczeniem przed obracaniem się siłownika. |
| Przestawianie ręczne | |
| Opis: | Przestawianie ręczne jest możliwe po naciśnięciu przycisku (przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku, wciśnięty przycisk można zablokować). |
| Regulowany kąt obrotu | |
| Opis: | Kąt obrotu regulowany przy użyciu ograniczników mechanicznych. Ustawienie standardowe 0...90°. W celu ustawienia kąta obrotu trzeba zdjąć pokrywę obudowy. |
| Wysoka niezawodność działania | |
| Opis: | Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do ogranicznika. |
| Elastyczna sygnalizacja | |
| Opis: | Z regulowanym stykiem pomocniczym (0...100%). W celu ustawienia styku pomocniczego trzeba zdjąć pokrywę obudowy. |
