NM230PSR
Siłownik obrotowy RobustLine do zastosowań w ekstremalnych NM230PSR Belimo, bez funkcji bezpieczeństwa, 230 V AC, 10 Nm, sterowanie analogowe (2...10 V DC)
Producent: Belimo
Kod produktu: NM230PSR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 120 V, 230 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

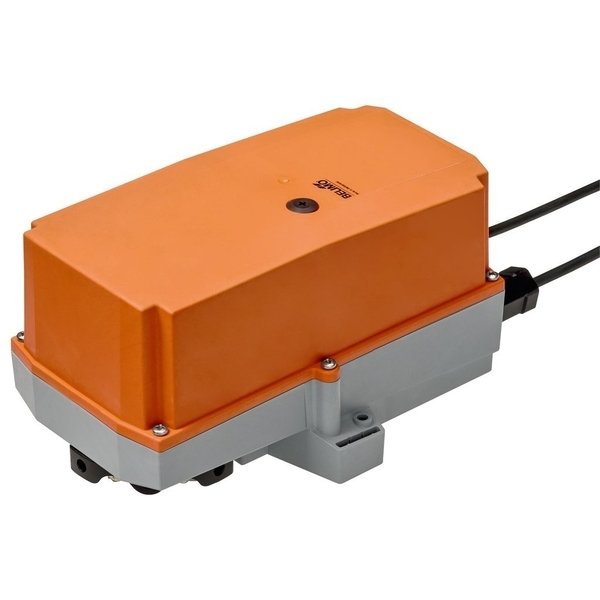

Siłownik do przepustnic NM230PSR z serii RobustLine
Siłownik NM230PSR to ciągłe urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach HVAC, a także w zbliżonych zastosowaniach przemysłowych i w ramach wyposażenia technicznego budynków. Został zaprojektowany do obsługi przepustnic o powierzchni do około 2 m².
Kluczowe właściwości i funkcje
- Moment obrotowy: Silnik generuje moment obrotowy na poziomie 10 Nm.
- Zasilanie: Urządzenie pracuje w szerokim zakresie napięcia znamionowego AC 100...240 V.
- Sterowanie i sprzężenie zwrotne: Sterowanie odbywa się za pomocą standardowego sygnału analogowego 2...10 V. Siłownik udostępnia również sygnał zwrotny o swoim położeniu w tym samym zakresie (2...10 V).
- Łatwy montaż: Prosta instalacja bezpośrednio na osi przepustnicy jest możliwa dzięki uniwersalnemu zaciskowi. W zestawie znajduje się również zabezpieczenie przed obracaniem.
- Regulacja ręczna: Możliwe jest ręczne ustawienie pozycji przepustnicy po wciśnięciu przycisku. Przycisk można zablokować, co utrzymuje przekładnię w stanie wysprzęglenia.
- Regulowany kąt obrotu: Kąt obrotu można elastycznie dostosować za pomocą mechanicznych ograniczników, co pozwala na precyzyjne dopasowanie pracy siłownika do wymagań instalacji.
- Wysoka niezawodność: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Zbudowany do pracy w wymagających warunkach
Model z serii RobustLine został stworzony z myślą o niezawodności w trudnym środowisku. Zapewnia doskonałą ochronę przed korozją, działaniem substancji chemicznych, promieniowaniem ultrafioletowym oraz wilgocią i kondensacją. Jego odporność została potwierdzona w licznych testach, m.in. na działanie mgły solnej, amoniaku czy gazów korozyjnych.
Szeroki zakres zastosowań
Dzięki swojej wytrzymałej konstrukcji, siłownik jest idealnym rozwiązaniem do zastosowań zewnętrznych oraz w miejscach o specyficznych warunkach, takich jak:
- Dachowe centrale wentylacyjne
- Instalacje w rolnictwie i hodowli zwierząt
- Zakłady przetwórstwa spożywczego
- Suszarnie drewna
- Kryte baseny i łaźnie
- Laboratoria
- Ogólne zastosowania na zewnątrz budynków
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1 W |
| Moc znamionowa: | 6.5 VA |
| Przyłącze zasilania: | Kabel 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze sterowania: | Kabel 1 m, 4x 0.75 mm² (bezhalogenowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Styk pomocniczy: | 24 V DC ±30%, maks. 10 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 10...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 2.5 kV |
| Odporność na impulsy napięciowe - sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.8 kg |
| Obszary zastosowań | |
| Opis: | Siłownik nadaje się w szczególności do zastosowań na zewnątrz i jest zabezpieczony przed następującymi czynnikami: |
| Zastosowanie: | w suszarniach drewna |
| Zastosowanie: | w hodowlach zwierząt |
| Zastosowanie: | w przetwórstwie spożywczym |
| Zastosowanie: | Rolnictwo |
| Zastosowanie: | Baseny kryte / łaźnie |
| Zastosowanie: | dachowe centrale wentylacyjne |
| Zastosowanie: | ogólne zastosowania na zewnątrz budynków |
| Zastosowanie: | Zmienny klimat |
| Zastosowanie: | Laboratoria |
| Wartości rezystancji | |
| Badanie gazem korozyjnym: | zgodnie z EN 60068-2-60 (Fraunhofer Institut ICT / DE) |
| Badanie mgłą solną: | zgodnie z EN 60068-2-52 (Fraunhofer Institut ICT / DE) |
| Badanie amoniakiem: | zgodnie z DIN 50916-2 (Fraunhofer Institut ICT / DE) |
| Badania środowiskowe: | zgodnie z IEC 60068-2-30 (Trikon Solutions AG / CH) |
| Środek dezynfekujący (dla zwierząt): | (Trikon Solutions AG / CH) |
| Badanie UV (promieniowanie słoneczne na poziomie ziemi): | EN 60068-2-5, EN 60068-2-63 (Quinel / Zug CH) |
| Zastosowane materiały | |
| Obudowa siłownika: | z polipropylenu (PP) |
| Dławnice kablowe / oś wydrążona: | z poliamidu (PA) |
| Kabel połączeniowy: | FRNC |
| Zacisk / śruby zasadniczo: | ze stali 1.4404 |
| Uszczelki: | z EPDM |
| Wkładka kształtowa: | z aluminium anodowanego |
| Tryb pracy | |
| Tryb pracy: | Siłownik jest sterowany standardowym sygnałem nastawczym DC 0...10 V (należy zwrócić uwagę na zakres roboczy) i ustawia się w pozycji zgodnej z sygnałem nastawczym. Napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia przepustnicy 0...100% oraz jako sygnał nastawczy dla innych siłowników. |
| Łatwy montaż bezpośredni | |
| Łatwy montaż bezpośredni: | Łatwy montaż bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku montażowego, dostarczanego z zabezpieczeniem przed obracaniem się siłownika. |
| Przestawianie ręczne | |
| Przestawianie ręczne: | Przestawianie ręczne jest możliwe po naciśnięciu przycisku (przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku, wciśnięty przycisk można zablokować). |
| Regulowany kąt obrotu | |
| Regulowany kąt obrotu: | Kąt obrotu regulowany przy użyciu ograniczników mechanicznych. Ustawienie standardowe 0...90°. W celu ustawienia kąta obrotu trzeba zdjąć pokrywę obudowy. |
| Wysoka niezawodność działania | |
| Wysoka niezawodność działania: | Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do ogranicznika. |
