NM24P-P5
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

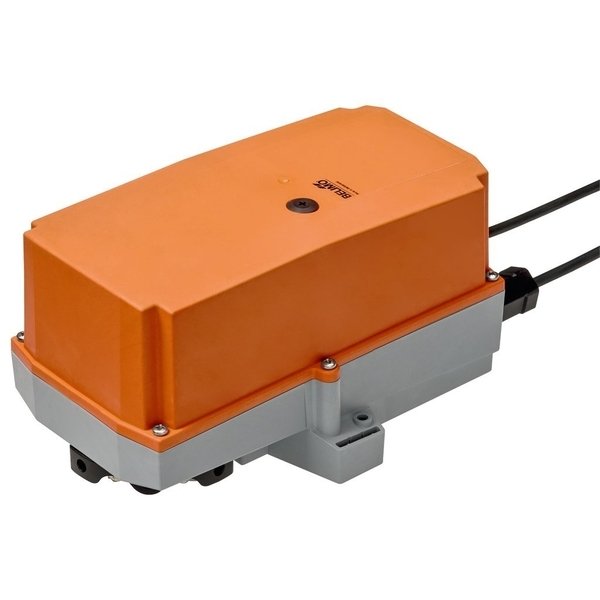

Siłownik do przepustnic NM24P-P5 serii RobustLine
Siłownik NM24P-P5 został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w instalacjach HVAC, a także w porównywalnych obiektach przemysłowych oraz w technice budynków. Jest to idealne rozwiązanie dla przepustnic o powierzchni dochodzącej do 2 m², oferujące moment obrotowy silnika na poziomie 10 Nm. Urządzenie zasilane jest napięciem 24 V AC/DC i sterowane w trybie Zamknij/Otwórz (3-punktowe). Dodatkowo, zintegrowany potencjometr dostarcza sygnał zwrotny o aktualnym położeniu przepustnicy.
Wyjątkowa odporność na trudne warunki
Seria RobustLine charakteryzuje się doskonałym zabezpieczeniem przed czynnikami zewnętrznymi. Siłownik jest odporny na korozję, działanie substancji chemicznych, promieniowanie UV oraz wilgoć i kondensację. Jego wytrzymałość została potwierdzona w testach na działanie gazu korozyjnego, mgły solnej oraz amoniaku. Dzięki temu idealnie nadaje się do montażu na zewnątrz oraz w wymagających środowiskach.
Główne obszary zastosowań:
- suszarnie drewna
- obiekty hodowli zwierząt
- przemysł spożywczy
- rolnictwo
- kryte pływalnie i łaźnie
- dachowe centrale wentylacyjne
- laboratoria
Kluczowe cechy produktu
- Łatwy montaż bezpośredni: Prosta instalacja na osi przepustnicy przy użyciu uniwersalnego zacisku, który jest dostarczany razem z zabezpieczeniem przed obracaniem się siłownika.
- Przestawianie ręczne: Możliwość ręcznej zmiany położenia po naciśnięciu przycisku. Przekładnia pozostaje wysprzęglona, a przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
- Regulowany kąt obrotu: Kąt obrotu można elastycznie dostosować za pomocą mechanicznych ograniczników.
- Wysoka niezawodność działania: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po dojściu do mechanicznego ogranicznika.
Instalacja i zasilanie
Do zasilania urządzenia należy użyć transformatora bezpieczeństwa. Możliwe jest równoległe połączenie kilku siłowników, co pozwala na ich zastosowanie w bardziej złożonych systemach sterowania.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 0.2 W |
| Moc znamionowa: | 3.5 VA |
| Potencjometr sprzężenia zwrotnego: | 5 kΩ |
| Potencjometr sprzężenia zwrotnego - wskazówka: | Tolerancja ±5% |
| Obciążalność: | 1 W |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² (bezhalogenowy) |
| Przyłącze potencjometru: | Kabel 1 m, 3x 0.75 mm² (bezhalogenowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 10...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Protection class feedback potentiometer IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 (Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL) |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Rated current voltage potentiometer: | 0.8 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.0 kg |
