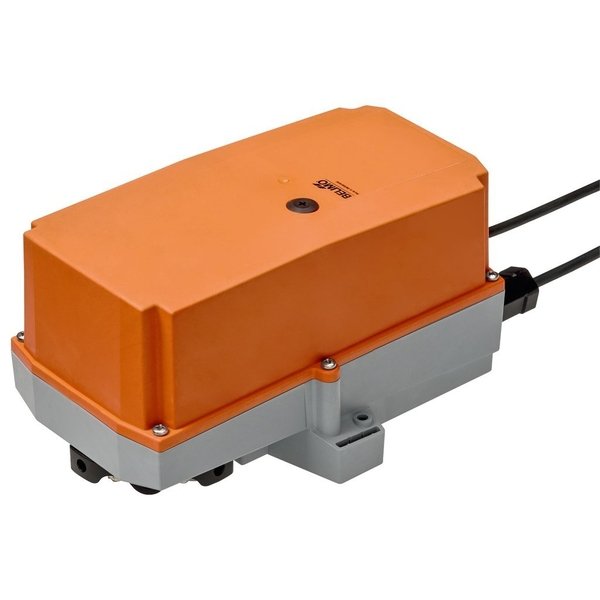

NM230P-S
Siłownik obrotowy RobustLine do zastosowań w ekstremalnych NM230P-S Belimo, bez funkcji bezpieczeństwa, 230 V AC, 10 Nm, sterowanie 2/3-punktowe, 1 styk pomocniczy SPDT
Producent: Belimo
Kod produktu: NM230P-S
| Moment obrotowy Nm : | 10 Nm |
| Napięcie zasilania : | AC 100...240 V |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 3 x 0.75 mm² (bezhalogenowy) |
| Czas ruchu - silnik : | 150 s / 90° |
| Styk pomocniczy : | 1x SPDT, 0...100% |
| Przyłącze mechaniczne : | Zacisk uniwersalny 10...20 mm |
| Kąt obrotu : | Maks. 95° |
Cechy:
- Silownik do przepustnic
- 10 Nm, 150 s, 95°
- 230 V AC, Zamknij/Otwórz, 3-punktowe, 1 x SPDT
- IP 66/67, Reczne przestawianie przy uzyciu przycisku
- Sterowanie Zamknij/Otwórz / 3-punktowe
- Styk pomocniczy 0...100 % nastawialny
- Przylacza kabel FRNC, dlugosc 1 m
- Kierunek obrotu wybierany (prawo/lewo)
- Ogranicznik kata obrotu mechaniczny, zintegrowany
- Zabierak osi Zacisk uniwersalny
- Moc znamionowa 1 mA ... 3 (0,5) A, 250 V AC
| Moment obrotowy Nm : | 10 Nm |
| Napięcie zasilania : | AC 100...240 V |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 3 x 0.75 mm² (bezhalogenowy) |
| Czas ruchu - silnik : | 150 s / 90° |
| Styk pomocniczy : | 1x SPDT, 0...100% |
| Przyłącze mechaniczne : | Zacisk uniwersalny 10...20 mm |
| Kąt obrotu : | Maks. 95° |
| Dane elektryczne | |
|---|---|
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 85...265 V |
| Pobór mocy w stanie spoczynku : | 0.6 W |
| Moc znamionowa : | 5.5 VA |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Obciążalność styku pomocniczego : | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze styku pomocniczego : | Kabel 1 m, 3 x 0.75 mm² (bezhalogenowy) |
| Pobór mocy - praca : | 2.5 W |
| Dane funkcjonalne | |
| Kierunek ruchu - silnik : | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie : | przyciskiem, z możliwością blokady |
| Uwaga dotycząca kąta obrotu : | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Poziom mocy akustycznej – silnik : | 35 dB(A) |
| Wskaźnik położenia : | Mechaniczny, podłączany |
| Bezpieczeństwo | |
| Klasa ochronności UL : | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN : | IP66/67 |
| Stopień ochrony NEMA/UL : | NEMA 4X |
| Enclosure : | UL, typ obudowy 4X |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Zasada działania : | Type 1.B Odporność na impulsy napięciowe - zasilanie / 2.5 kV sterowanie |
| Temperatura otoczenia : | -30...50°C |
| Temperatura przechowywania : | -40...80°C |
| Wilgotność otoczenia : | Maks. 100% wilgotność wzgl. |
| Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
| Odporność na impulsy napięciowe - styk : | 2.5 kV pomocniczy |
| Klasa ochronności IEC/EN : | II, Wzmocniona izolacja |
| Masa | |
| Masa : | 1.7 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 4 |
| Techniczna karta katalogowa : | NM230P-S |
| Kategoria dokumentu : | bezobsługowy |
| Kategoria ochronna styku pomocniczego IEC/ : | II, Wzmocniona izolacja EN |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
