SM230P-S
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 120 V, 230 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 1x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

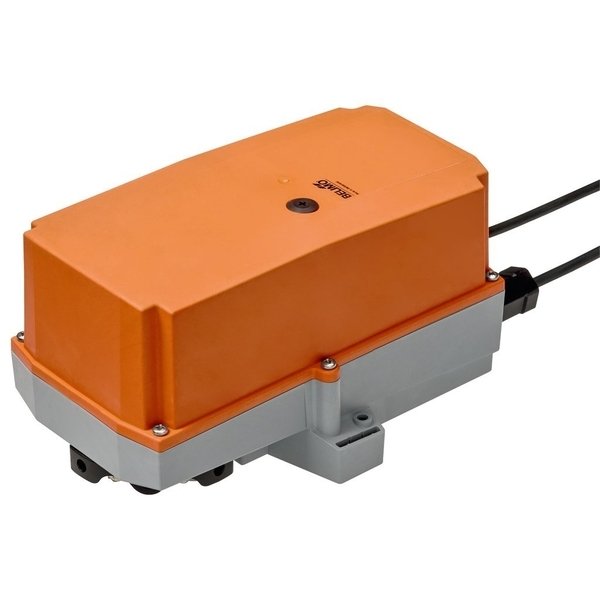

Siłownik SM230P-S z serii RobustLine
Siłownik SM230P-S to specjalistyczne urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach HVAC, a także w obiektach przemysłowych i w ramach wyposażenia technicznego budynków. Został zaprojektowany z myślą o niezawodnej pracy nawet w najbardziej wymagających warunkach.
Kluczowe cechy produktu:
- Przeznaczony do przepustnic powietrza o powierzchni do około 4 m².
- Wysoki moment obrotowy silnika wynoszący 20 Nm.
- Uniwersalne zasilanie napięciem AC 100...240 V.
- Proste sterowanie typu Zamknij/Otwórz lub 3-punktowe.
- Zintegrowany styk pomocniczy do elastycznej sygnalizacji.
- Wyjątkowa odporność na czynniki zewnętrzne, w tym korozję i promieniowanie UV.
Niezawodność w trudnych warunkach
Ten siłownik jest idealnym rozwiązaniem do zastosowań na zewnątrz oraz w środowiskach o wysokich wymaganiach. Jego konstrukcja zapewnia optymalne zabezpieczenie przed korozją, substancjami chemicznymi, promieniowaniem ultrafioletowym, a także wilgocią i kondensacją. Dzięki temu doskonale sprawdza się w takich miejscach jak suszarnie drewna, obiekty hodowli zwierząt, zakłady przetwórstwa spożywczego, rolnictwo, kryte baseny, a także w dachowych centralach wentylacyjnych.
Prosta instalacja i obsługa
Montaż urządzenia jest niezwykle prosty dzięki uniwersalnemu zaciskowi, który pozwala na bezpośrednie zamocowanie na osi przepustnicy. Dołączone zabezpieczenie chroni siłownik przed obracaniem się. Ręczne przestawienie jest możliwe po wciśnięciu dedykowanego przycisku, który wysprzęgla przekładnię i który można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe. Kąt obrotu można precyzyjnie regulować za pomocą mechanicznych ograniczników.
Wysoka niezawodność i elastyczna sygnalizacja
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych – zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika. Wbudowany styk pomocniczy z możliwością regulacji w zakresie 0-100% pozwala na elastyczne przesyłanie sygnałów o położeniu przepustnicy.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 0.6 W |
| Moc znamionowa: | 6 VA |
| Styk pomocniczy: | 1x SPDT, 0...100% |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 3x 0.75 mm², FRNC (bezhalogenowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 14...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 (Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL) |
| Rodzaj czynności: | Type 1.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 2.5 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 2.5 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.8 kg |
