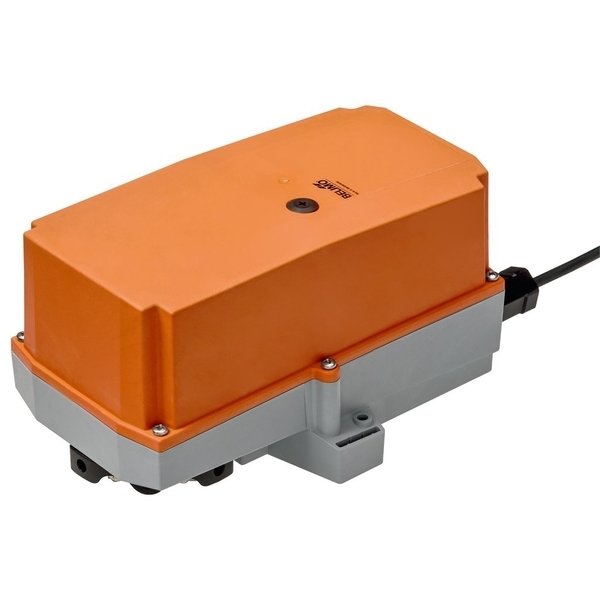

SM24P-S
Siłownik obrotowy RobustLine do zastosowań w ekstremalnych SM24P-S Belimo, bez funkcji bezpieczeństwa, 24 V AC/DC, 20 Nm, sterowanie 2/3-punktowe, 1 styk pomocniczy SPDT
Producent: Belimo
Kod produktu: SM24P-S
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 1x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |
Siłownik do przepustnic SM24P-S z serii RobustLine
Siłownik SM24P-S z serii RobustLine to niezawodne rozwiązanie przeznaczone do sterowania przepustnicami powietrza w instalacjach HVAC, a także w obiektach przemysłowych i w technicznym wyposażeniu budynków. Zapewnia moment obrotowy 20 Nm, co pozwala na efektywną pracę z przepustnicami o powierzchni do około 4 m². Urządzenie jest zasilane napięciem AC/DC 24 V i sterowane w trybie Zamknij/Otwórz lub 3-punktowym.
Wyjątkowa odporność w trudnych warunkach
Dzięki specjalnej konstrukcji i zastosowanym materiałom, siłownik jest doskonale zabezpieczony przed korozją, substancjami chemicznymi, promieniowaniem UV oraz wilgocią i kondensacją. Jego wysoka klasa szczelności IP66/67 gwarantuje niezawodność nawet w wymagających środowiskach.
Wszechstronne zastosowanie
Model SM24P-S został zaprojektowany z myślą o pracy na zewnątrz oraz w miejscach o specyficznych warunkach. Sprawdza się idealnie w takich zastosowaniach jak:
- suszarnie drewna,
- obiekty hodowli zwierząt,
- przemysł spożywczy,
- rolnictwo,
- kryte pływalnie i łaźnie,
- dachowe centrale wentylacyjne,
- laboratoria.
Funkcjonalność i prostota obsługi
- Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie zapobiega obracaniu się urządzenia.
- Obsługa ręczna: Możliwość ręcznego przestawienia siłownika za pomocą przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia serwisowanie.
- Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
- Wysoka niezawodność: Urządzenie posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
- Elastyczna sygnalizacja położenia: Wbudowany styk pomocniczy z możliwością regulacji w całym zakresie obrotu (0-100%) pozwala na elastyczne przesyłanie sygnałów zwrotnych o pozycji przepustnicy.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.2 W |
| Moc znamionowa: | 4 VA |
| Styk pomocniczy: | 1x SPDT, 0...100% |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 3x 0.75 mm², FRNC (bezhalogenowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 14...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 2.5 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.8 kg |
